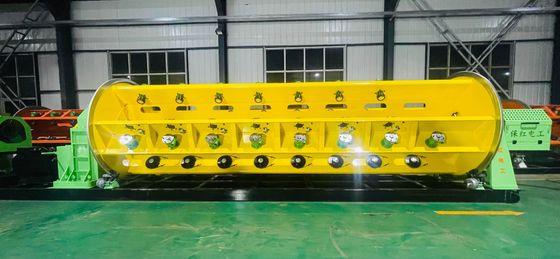

Servo-Driven Rigid Frame Cable Stranding Machine for Copper Wire

Сервоприводная машина для натягивания кабеля с жесткой рамкой для медных проводов

1Применение

Он в основном используется для натягивания и уплотнения проводников медных и алюминиевых секторов, натягивания, натягивания и уплотнения круглых и специальных проводников,а также прокладки алюминиевых проводников с стальным ядром.

2. Основной компонент

2.1 Φ500 Стоянка оплаты 1 комплект

2.2 6B, 12B, 18B, 24B, 30B - по одному набору.

2.3 Устройство для сборки проволоки 5 комплектов

2.4 Счетчик 1 набор

2.5 Ø2300 двойная инициатива капстан 1 комплект

2.6 Ø3150 подъемная стойка с поперечным 1 набор

2.7 Система трансмиссии 1 комплект

2.8 Электрическая система управления 1 комплект

2.9 Устройство безопасности (крышка электробезопасности) 1 комплект

2.10 Охранное покрытие земляного вала 1 комплект

2.11 Разделитель загрузки катушек 1 комплект

2.12 Пневматический ключ 1 комплект

3. Особенности

3.1 Устройство оснащено интерфейсом между человеком и машиной (HMI), где различные параметры работы могут отображаться и устанавливаться в режиме реального времени, обеспечивая интуитивность и удобство.

3.2Параметры работы, такие как фактическая скорость вращения каждой витной клетки и линейная скорость тягового устройства, могут быть отображены интуитивно.

3.3 Колесо счетчика покрыто резиной и дополнено пневматическим прессовым устройством, что эффективно повышает точность измерения.Он соединен в сеть с главным кабинетом управления для реализации фиксированной длины остановки.

3.4 Сигнал тревоги о разрыве провода передается беспроводным способом, эффективно избегая путаницы или сбоев в работе линий передачи.

3.5 Используйте рабочий стол с сенсорным экраном типа шкафа, удобный для работы и красивый по форме.

3.6 Для укрепления основной нитки используется прямоугольная квадратная трубка, чтобы избежать тревог одной доски.

3.7 Новый натягиватель ремня использует высоко износостойкий ремень трения, что делает регулировку более удобной и продлевает срок службы.

3.8 Кабели и воздушные цепи внутри машины скрыты в квадратной трубе основания, чтобы избежать повреждений и беспорядков.

3.9 Укрепление добавляется к передней опоре главной машины для повышения стабильности.имеющий более сильную интеграцию и лучшую механическую жесткость.

3.10 Передние и задние головки вала основной машины изготовлены из интегрированных стальных отливок для предотвращения трещин, вызванных сваркой.

Для повышения эффективности торможения увеличивается площадь торможения основной машины.

3.11Поверхностная полировка капстанного колеса.

4. Технические параметры

5.Фотография

6Снимки с упаковкой.

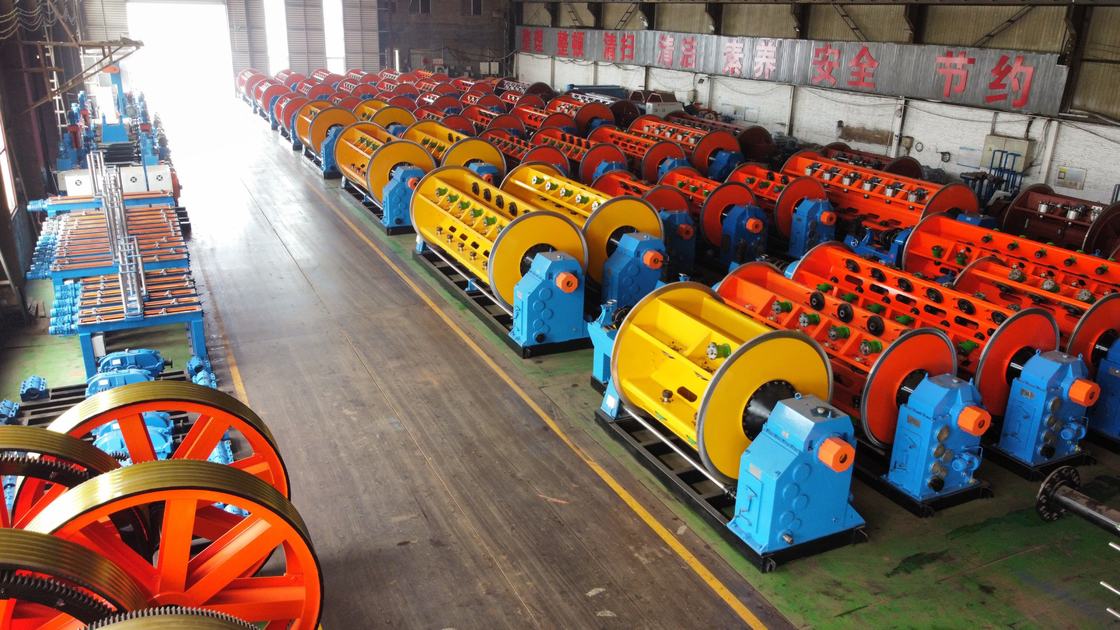

7Предложение нашей фабрики и компании

Hebei Baohong Electrical Machinery Co., Ltd. была основана 1 августа 2006 года.Тяньцзинь и Шицзячжуань, компания пользуется удобным транспортом и обилием железа и стали. Начиная с производства серийных продуктов для станков, он прошел 18 лет развития.

Опираясь полностью на преимущества талантов и техническую мощь, компания непрерывно занимается исследованиями и разработками новых технологий и процессов, достигая устойчивых результатов. рост и постепенное превращение в всеобъемлющую экономическую организацию с передовыми производственными технологиями, мощными производственными мощностями; Сети продаж, охватывающие всю страну и за рубежом.

Компания занимает площадь 30 000 квадратных метров, с более чем 100 сотрудниками, в том числе 12 инженеров-механиков и инженеров-электриков, и ее оборудование обработки в общей сложности более 60 миллионов юаней.В настоящее время, благодаря внедрению крупномасштабного оборудования для обработки и исследования, разработки и улучшения процессов, компания стала единственным производителем в Китае, который производит клетки JLK серийные агрегаты на линии сборки.
