Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | твердая садя на мель машина 69m/Min | Применимо к: | Скрутка проволоки |
|---|---|---|---|
| Материалы: | Медь, алюминий, сталь и т. д. | Максимальная линейная скорость: | 69 м/мин |
| Бренд инвертора: | Данфосс | Марка подшипника: | NSK |
| Цвет оборудования: | Необязательный | Гарантийный срок: | 1 год |
| Выделить: | твердая садя на мель машина 69m/Min,Переплетать твердую садя на мель машину,Компактируя твердая садя на мель машина |
||
69 м/мин Машина для скрутки жесткой конструкции, машина для производства проволоки и кабеля
Машина для скрутки жесткой конструкции используется для скрутки и уплотнения круглых или секторных проводников, а также для предварительного спиралирования разделенных проводников. Например, АААС, АААС, АСГС, медные проводники от 15 кв. мм до 1500 кв. мм алюминиевые и медные проводники. Она также используется для производства бронирующих слоев из стальной проволоки.
2.1 Размотка
2.2 Жесткий скрутчик 12B.18B.24B
2.3 Держатель фильеры для уплотнения и сборки
2.4 Машина для концентрической обмотки
2.5 Счетчики метража
2.6 Тяговый барабан (с 36-ступенчатой коробкой передач)
2.7 Перемещающаяся стойка
2.8 Колонная приемная машина
2.9 Ведущий вал
2.10 Электрический шкаф управления (главный шкаф и шкаф оператора)
3. Особенности
3.1 Жесткая рама для скрутки разработана с 1+6+12+18+24+30+36 катушечными клетками.
3.2 Катушка: 500 мм, 630 мм, 710 мм по стандарту DIN 46397 / модифицированная.
3.3 Тяжелая машина для скрутки с жесткой рамой, клетки поддерживаются самоцентрирующимися роликовыми подшипниками с обоих концов. Полностью закрытая передача, централизованная система смазки подшипников, привод к клеткам.
3.4 Высокая эффективность и скорость. Максимальная скорость клетки 253 об/мин. Максимальная линейная скорость 62,3 м/мин.
4. Технические параметры
| Модель (Машина для скрутки жесткой конструкции) | JLK-500 | JLK-630 | JLK-710/720 | |
| Диаметр одиночной проволоки | Медь | φ1.5-5 мм | φ1.5-5 мм | φ1.5-5 мм |
| Алюминий | φ1.5-5 мм | φ1.5-5 мм | φ1.5-5 мм | |
| Максимальный наружный диаметр скрученного проводника | φ35-55 мм | φ35-55 мм | φ35-55 мм | |
| Шаг скрутки | Скруточная клетка на 6 катушек | 40-719 мм | 51-896 мм | 54-963 мм |
| Скруточная клетка на 12 катушек | 40-719 мм | 51-896 мм | 54-963 мм | |
| Скруточная клетка на 18 катушек | 44-793 мм | 63-1056 мм | 57-1012 мм | |
| Скруточная клетка на 24 катушки | 51-924 мм | 71-1246 мм | 66-1190 мм | |
| Скруточная клетка на 30 катушек | 57-1028 мм | 87-1553 мм | 79-1403 мм | |
| Скорость вращения | Скруточная клетка на 6 катушек | 230.6 об/мин | 180.1 об/мин | 150.6 об/мин |
| Скруточная клетка на 12 катушек | 230.6 об/мин | 180.1 об/мин | 150.6 об/мин | |
| Скруточная клетка на 18 катушек | 208.5 об/мин | 155 об/мин | 142.6 об/мин | |
| Скруточная клетка на 24 катушки | 179 об/мин | 130.1 об/мин | 122.3 об/мин | |
| Скруточная клетка на 30 катушек | 161.8 об/мин | 115.9 об/мин | 102.7 об/мин | |
| Тяговый барабан | Диаметр тягового барабана | 2000 мм | 2000 мм | 2000 мм |
| Максимальное тяговое усилие | 30 т | 30 т | 40 т | |
| Устройство предварительной спирализации | Шаг | 500-2500 мм | 500-2500 мм | 500-2500 мм |
| Мощность двигателя | 90-180 кВт | 110-180 кВт | 130-180 кВт | |
| Размер катушки | 500*375*127 | 630*475*127 | 710*530*127 | |
| Центральная размоточная катушка | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Приемная катушка | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Максимальная линейная скорость вытяжки | 69 м/мин | 69 м/мин | 62 м/мин | |

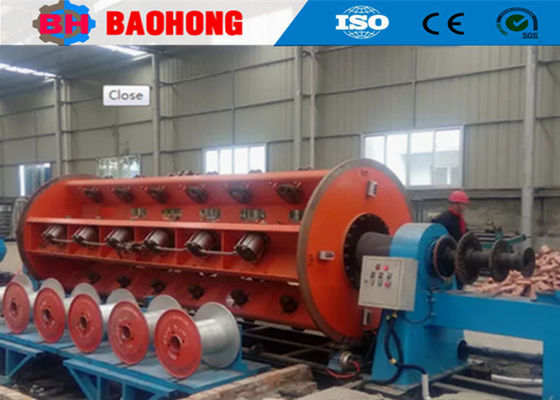

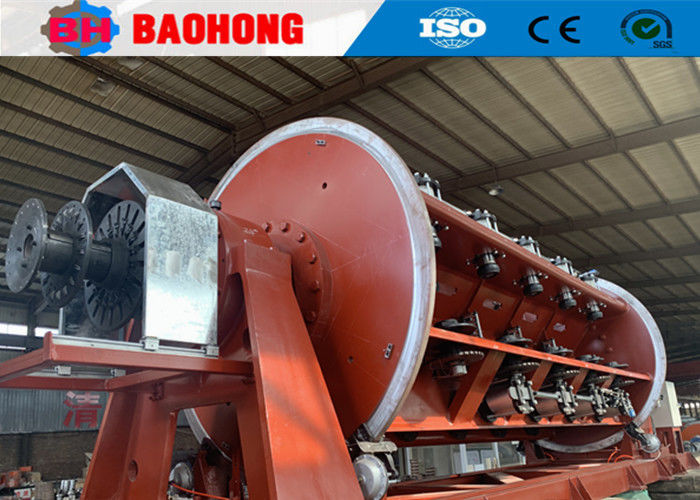

5. Фотографии
6. Фотографии упаковки
7. Введение в нашу фабрику и компанию
Компания Hejian Baohong Electrical Machinery Co., Ltd. была основана в 2006 году. Наша компания расположена в зоне экономического развития города Хэцзянь, провинция Хэбэй, и является крупнейшим профессиональным производителем машин для скрутки и прокладки проволоки в Северном Китае.
С 2006 года, благодаря заботе и поддержке наших клиентов, Baohong Machinery посвятила себя исследованиям и разработке машин для скрутки и прокладки проволоки и добилась значительных улучшений. Теперь мы стали единственным заводом, который может разрабатывать производство серии жестких скрутчиков JLK для поточной обработки в Китае, а также мы самостоятельно разработали линии скрутки с дуговым пропуском JGB, линии кабельной сборки с дуговым пропуском типа CGB и высокоскоростные линии прокладки типа CLY с колыбелью.
В настоящее время Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10000 квадратных метров, производственный цех - 8000 квадратных метров. В нашей компании работает 60 сотрудников, в том числе 10 специалистов по исследованиям и разработкам. Годовой объем производства в настоящее время превышает 10 миллионов долларов США, истала одним из самых важных производителей машин для скрутки в Китае.
