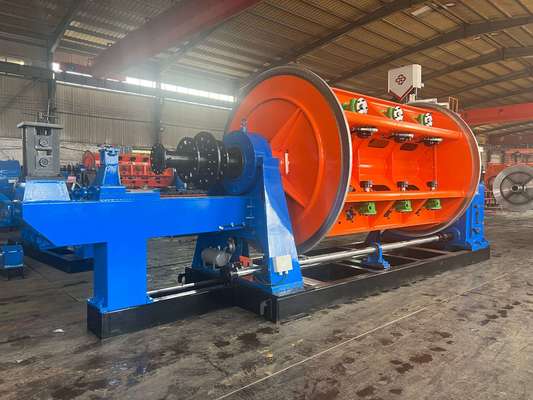

630 12+18 Rigid Stranding Machine For Aluminum Wire

630 12+18 Машина для скрутки проводов

1. Применение

Эта машина в основном используется для некрутящейся скрутки сталеалюминиевых проводов (ACSR) и алюминиевых сплавов большого сечения и большой длины. Она также может применяться для некрутящейся скрутки и компактирования медных проводников с круглыми, специальной формы и секторными сердечниками.

2. Основные компоненты

2.1 Размоточный станок Φ1600

2.2 Стойка для направления проволоки типа #

2.3 Скрутчик 12B, 18B

2.4 Фильера для сборки проволоки и устройство компактирования

2.5 Счетчик метров (механический, электронный)

2.6 Тяговый барабан усиленный Φ 1600

2.7 Приемный барабан Φ 2500 с поперечным перемещением

2.8 Система электроуправления

2.9 Ручной раздвижной защитный кожух

3. Особенности

3.1 Вся машина приводится в движение независимым двигателем, а каждая секция клетки и тягового барабана приводятся в движение отдельным синхронным серводвигателем с постоянными магнитами. Клетка вращается через специальный редуктор, что упрощает конструкцию по сравнению с традиционными жесткими скрутчиками с приводом от общего вала и делает обслуживание оборудования более удобным.

3.2 Управление всей машиной осуществляется ПЛК серии Inovance, а различные параметры производственного процесса устанавливаются через сенсорный экран. Каждая секция клетки и тягового барабана приводятся в движение серводвигателем Jiangsu Zhima, а драйвер двигателя представляет собой устройство с частотным преобразователем. Для обеспечения точности передачи приводной двигатель использует обратную связь по оптическому энкодеру, а вся машина использует метод шинной связи для обеспечения точности передачи сигнала. В реальном производстве пользователи устанавливают на сенсорном экране параметры процесса, такие как шаг каждой секции клетки и скорость производственной линии, в соответствии с требуемыми спецификациями кабеля. При запуске скорость каждой части привода автоматически рассчитывается ПЛК для обеспечения синхронизации всей машины и точности шага скрутки, а также для достижения бесступенчатого регулирования скорости всей машины. Электронная система управления обладает передовыми технологиями, удобным управлением и надежной работой.

3.3 Для обнаружения обрыва проволоки используется импульсный принцип, который позволяет точно определять сигнал обрыва проволоки любой бобины в каждой секции клетки, обеспечивая точность обнаружения. Через дисплей на сенсорном экране оператор может быстро решить проблему и начать следующий запуск.

3.4 Машина использует программируемый контроллер Inovance и полевую шину для унифицированного управления и координации рабочего состояния всех частей машины, а также использует частотный преобразователь для управления запуском и работой асинхронного двигателя. Сенсорный экран Inovance используется для установки и отображения различных параметров процесса. Электронная система управления технологически продвинута, проста в эксплуатации и надежна в работе.

4. Основные технические данные

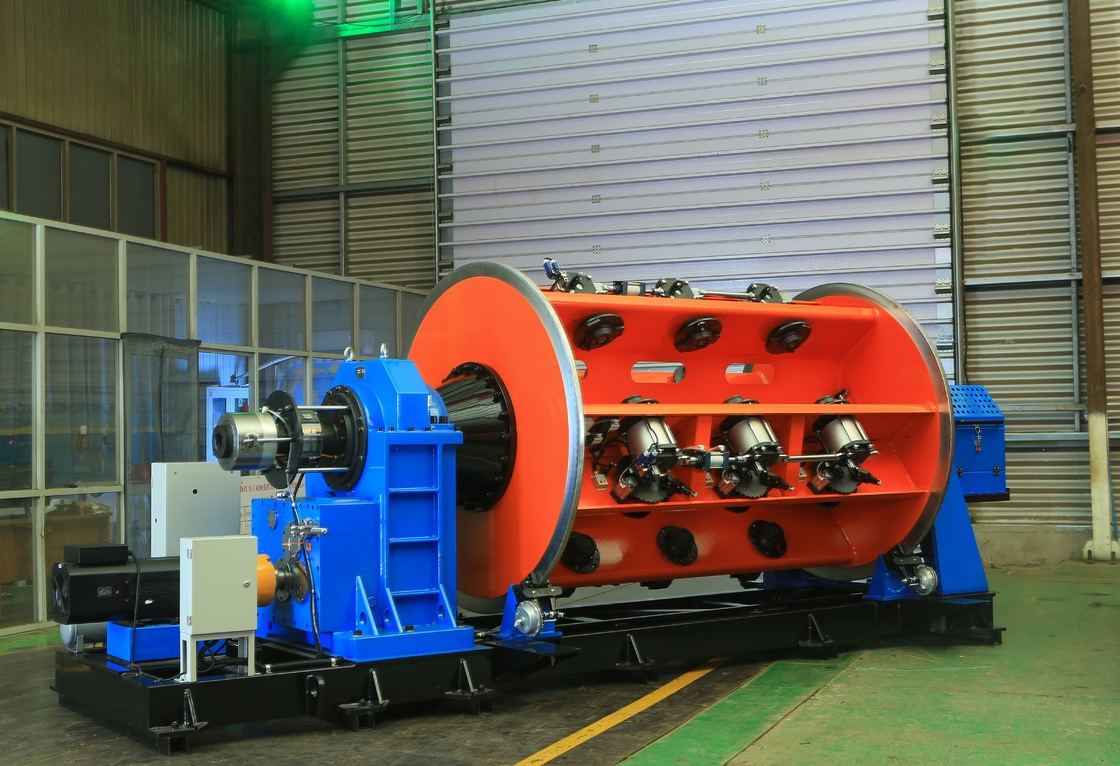

5. Фотографии

6.Фото упаковки

7. Наша фабрика и введение

Компания Hebei Baohong Electrical Machinery Co., Ltd. была основана 1 августа 2006 года. Расположенная в промышленной зоне поселка Шава, город Хэбэй, который находится в треугольном центре Пекина, Тяньцзиня и Шицзячжуана, компания пользуется удобной транспортной доступностью и богатыми запасами железа и стали. ресурсов. Начиная с производства серии машин для скрутки проводов, компания прошла 18 лет развития. Полностью полагаясь на преимущества талантов и техническую мощь, компания постоянно исследует и разрабатывает новые технологии и процессы, достигая стабильного роста и постепенно превращаясь в комплексное экономическое предприятие с передовыми производственными технологиями, мощными производственными возможностями и торговыми сетями, охватывающими всю страну и зарубежные страны.

Компания занимает площадь 30 000 квадратных метров, имеет более 100 сотрудников, в том числе 12 инженеров-механиков и электриков, а ее обрабатывающее оборудование составляет более 60 миллионов юаней. В настоящее время, благодаря внедрению крупномасштабного обрабатывающего оборудования и исследованию, разработке и совершенствованию процессов, компания стала единственным производителем в Китае, который производит агрегаты серии машин для скрутки проводов JLK на сборочной линии.
