Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Полный интеллектуальный катушка JLK-630/1+6+12+18+24 с отдельным двигателем | Материал: | Медные, алюминиевые и стальные провода |
|---|---|---|---|
| Использование: | Затягивание | Макс. переизбыточная мощность проводчика, застрявшего: | φ45 mm |
| Форма: | Автоматическая форма машины | Максимальная сила перетаскивания-: | 15t |
| Цвет: | Требование клиента | Гарантия: | 12 месяцев |
Полно-автоматический интеллектуальный катушек JLK-630/1+6+12+18+24 с отдельным приводом
1. Применение
Эта машина в основном используется для производства больших сечений и больших длинных стальных алюминиевых проводов с цепными нитями и меди, алюминия и
алюминиевые проводники без обратного скручивания; он также может быть использован для не обратного скручивания и уплотнения круглых, специальных
с формой и сектором в форме проводников.
2Основные технические параметры
| Модель (машина для жёсткого застегивания) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Диаметр однопровода | Медь | φ1,5-5 мм | φ1,5-5 мм | φ1,5-5 мм |
| Алюминий | φ1,8-5 мм | φ1,8-5 мм | φ1,8-5 мм | |
| Максимальная ОД на проводке | φ15 мм | φ25 мм | φ45 мм | |
| Стрельба на берегу | 6 Клетки для бродяги | 60-500 мм | 60-500 мм | 60-500 мм |
| 12 Клетки для бродяги | 75-560 мм | 75-560 мм | ||
| 18 Клетки для бродячих бобин | 92-680 мм | |||
| 24 Клетки для бродячих бобинов | 108-790 мм | |||
| Скорость вращения | 6 Клетки для бродяги | 258 оборотов/мин | 258 оборотов/мин | 258 оборотов/мин |
| 12 Клетки для бродяги | 236 оборотов в минуту | 236 оборотов в минуту | ||
| 18 Клетки для бродячих бобин | 202 р/мин | |||
| 24 Клетки для бродячих бобинов | 176 оборотов в минуту | |||
| Капстан | Диаметр колеса Capstan | 1250 мм | 1600 мм | 2000 мм |
| Максимальная сила оттягивания | 8 Т | 10 Т | 15 Т | |
| Размер бобина | PND630 | PND630 | PND630 | |
| Центр выплат Боббин | PND630 | PND630 | PND630 | |
| Поднимающий боббин | 1800 мм | 2500 мм | 2500 мм | |
| Максимальная линейная скорость отвода | 35 м/мин | 40 м/мин | 50 м/мин | |
| Центральная высота | 1000 мм | 1100 мм | 1100 мм | |
3- Главный. особенности
3.1 Вся машина приводится в действие независимым двигателем, а каждая часть клетки и капстан приводятся в действие отдельным постоянным магнитом
Клетка вращается через специальную коробку передач, что упрощает структуру по сравнению с традиционной землей.
Сцепление вала приводит к жесткому типу штанги и делает техническое обслуживание оборудования более удобным.
3.2 Управление всей машиной осуществляется с помощью ПЛК серии Inovance, а различные параметры производственного процесса устанавливаются с помощью сенсорного экрана.
Каждая секция клетки и капстан приводятся в действие сервомотором Jiangsu Zhima, а драйвер двигателя - устройство преобразователя частоты.
точность передачи, двигатель передачи принимает решетку кодера обратной связи, и вся машина принимает автобусный метод связи для
В фактическом производстве пользователи устанавливают параметры процесса, такие как наклон каждой секции клетки и
скорость производственной линии на сенсорном экране в соответствии с необходимыми спецификациями кабеля.
Часть автоматически рассчитывается ПЛК, чтобы обеспечить синхронизацию всей машины и точность наклона закрученной проволоки, и
Система электронного управления имеет передовые технологии, удобную работу и
надежная работа.
3.3 Принцип импульса используется для обнаружения разрыва проволоки, который может точно определить сигнал разрыва проволоки любого катушки в каждой секции
С помощью дисплея на сенсорном экране оператор может быстро решить проблему и начать следующий старт
Вставай.
3.4 Машина использует программируемый контроллер и полевую шину Inovance для унифицированного управления и координации рабочего состояния всех частей
Инновационный сенсорный экран используется для настройки и отображения
Система электронного управления технологически продвинута, проста в эксплуатации и надежна в работе.
3.5 Механическое и электрическое управление этой конструкции использует самый современный полностью автоматический процесс загрузки и разгрузки катушек в мире.
Китай, который значительно улучшает эффективность работы по загрузке и разгрузке катушек!
4Основные компоненты
4.1 Φ630 Стоянка для оплаты
4.2 #тип проволока направляющей стойки
4.3 6B, 12B, 18B, 24B.
4.4 Устройство для сборки проволоки и уплотнения
4.5 Горизонтальный счетчик ((Механический, электронный)
4.6 Φ 2000 сильный двойной капстан
4.7 Верхнемонтированный Φ2500 Подъемный и отгрузочный подъемник типа "Гантри"
4.8 Электрическая система управления
4.9 Система защиты безопасности
4.10 Боковая горизонтальная система нагрузки катушек

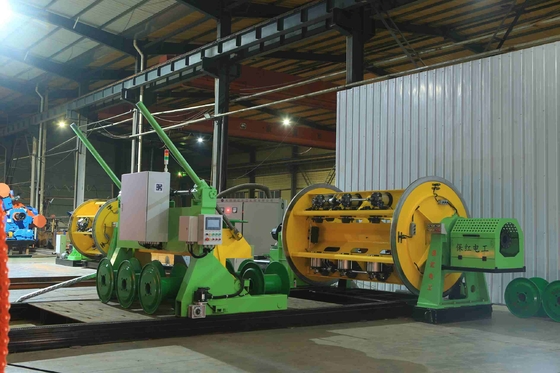

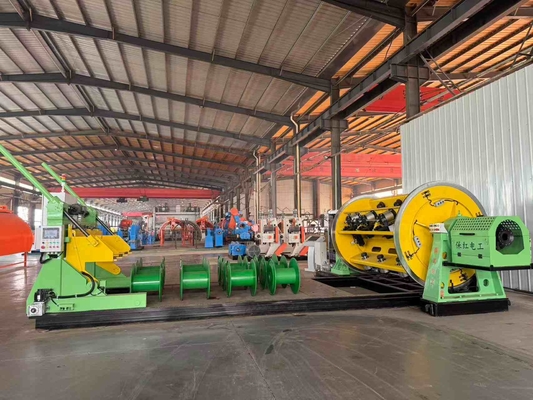

5.Фотография
6Снимки с упаковкой.
7Предложение нашей фабрики и компании
Hebei Baohong Electrical Machinery Co., Ltd. была основана 1 августа 2006 года.
которая расположена в треугольном центре Пекина, Тяньцзиня и Шицзячжуана, компания пользуется удобным транспортом и обильным железом и сталью
Начиная с производства серийных продуктов для станков, он прошел 18 лет развития.
Компания постоянно занимается исследованиями и разработкой новых технологий и процессов, достигая устойчивых результатов.
рост и постепенное превращение в всеобъемлющую экономическую организацию с передовыми производственными технологиями, мощными производственными мощностями;
Сети продаж, охватывающие всю страну и за рубежом.
Компания занимает площадь фабрики 30 000 квадратных метров, с более чем 100 сотрудниками, в том числе 12 инженеров-механиков и инженеров-электриков,
В настоящее время, благодаря внедрению крупномасштабного оборудования для обработки и
исследования, разработки и улучшения процессов, компания стала единственным производителем в Китае, который производит клетки JLK
серийные агрегаты на линии сборки.
