Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название оборудования: | Тип машина PLC твердый садить на мель провода | Приложение: | Скрутка проволоки |
|---|---|---|---|
| Материал проволоки: | Медь, алюминий, сталь и т.д. | Макс. многожильный провод OD: | φ35–55 мм |
| Марка подшипника: | NSK | Цвет оборудования: | Необязательный |
| Выделить: | Алюминиевая твердая рамка садя машину на мель,Рамка 55 Mm твердая садя машину на мель,Твердая садя на мель машина для медной проволоки |
||
Крутильная машина с жесткой рамой хорошего качества для алюминиевой и медной проволоки
1. Приложение
Эта машина в основном используется для скрутки, уплотнения, волочения и предварительной формовки одножильных проводов в форме алюминиевых, медных и круглых проводов ACSR.
2. Компонент
Центральная отдача, скруточная клетка, сборочный держатель, компактный держатель, тянущее устройство, устройство намотки и перемещения, электрическая система управления и система передачи.
3. Технические параметры
| Модель (жесткая крутильная машина) | ДЖЛК-500 | ДЛК-630 | ДЛК-710/720 | |
| Диаметр одиночного провода | Медь | φ1,5-5 мм | φ1,5-5 мм | φ1,5-5 мм |
| Алюминий | φ1,5-5 мм | φ1,5-5 мм | φ1,5-5 мм | |
| Максимальный внешний диаметр многожильного проводника | φ35–55 мм | φ35–55 мм | φ35–55 мм | |
| Шаг скрутки | 6. Шпульная скруточная клетка | 40-719 мм | 51-896 мм | 54-963 мм |
| 12 Шпульная скруточная клетка | 40-719 мм | 51-896 мм | 54-963 мм | |
| 18 Шпульная скруточная клетка | 44-793 мм | 63-1056 мм | 57-1012 мм | |
| 24 Шпульная скруточная клетка | 51-924 мм | 71-1246 мм | 66-1190 мм | |
| 30 Шпульная скруточная клетка | 57-1028 мм | 87-1553 мм | 79-1403 мм | |
| Скорость вращения | 6. Шпульная скруточная клетка | 230,6 об/мин | 180,1 об/мин | 150,6 об/мин |
| 12 Шпульная скруточная клетка | 230,6 об/мин | 180,1 об/мин | 150,6 об/мин | |
| 18 Шпульная скруточная клетка | 208,5 об/мин | 155 об/мин | 142,6 об/мин | |
| 24 Шпульная скруточная клетка | 179 об/мин | 130,1 об/мин | 122,3 об/мин | |
| 30 Шпульная скруточная клетка | 161,8 об/мин | 115,9 об/мин | 102,7 об/мин | |
| шпиль | Диаметр шпилевого колеса | 2000 мм | 2000 мм | 2000 мм |
| Максимальная сила отрыва | 30 Т | 30 Т | 40 Т | |
| Предварительное спиральное устройство | Подача | 500-2500мм | 500-2500мм | 500-2500мм |
| Мощность двигателя | 90-180 КВт | 110-180 КВт | 130-180 КВт | |
| Размер шпульки | 500*375*127 | 630*475*127 | 710*530*127 | |
| Центральная выигрышная бобина | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Приемная бобина | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Максимальная линейная скорость тяги | 69 м/мин | 69 м/мин | 62 м/мин | |
| Центральная высота | 1000 мм | 1100 мм | 1100 мм | |
4. Прилагаемые технические данные оборудования.
4.1.Чертеж макета 1 комплект
4.2.Фундаментальный чертеж 1 комплект
4.3.Чертеж пневматического трубопровода, 1 комплект.
4.4. Схема механизма трансмиссии, 1 комплект.
4.5.Чертеж системы трансмиссии 1 комплект
4.6.Чертеж смазки 1 комплект
4.7.Чертеж электрических трубопроводов, 1 комплект.
4.8.Список электропроводки 1 комплект
4.9.Чертеж электрического трубопровода 1 комплект
4.10.Руководство по эксплуатации и техническому обслуживанию 1 комплект
4.11.Руководство по эксплуатации преобразователя частоты 1 комплект.

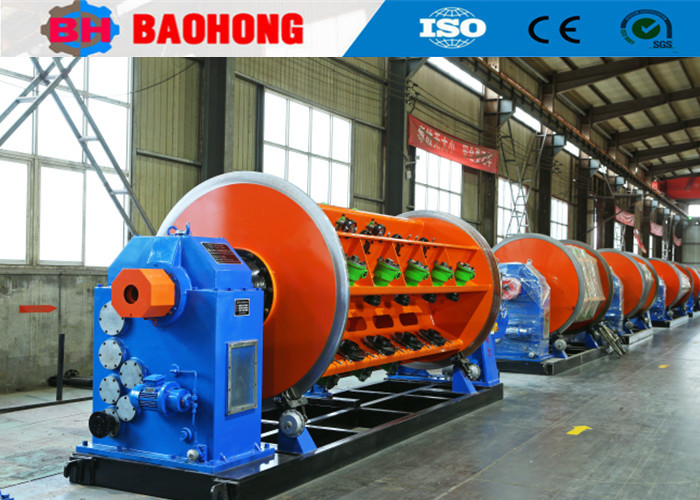

5. Фото
6. Фото упаковки
7. Представление нашей фабрики и компании
Компания Hejian Baohong Electrical Machinery Co., Ltd. была основана в 2006 году. Наша компания расположена в зоне экономического развития города Хэцзянь провинции Хэбэй и является крупнейшим профессиональным производителем машин для скрутки и укладки проволоки в Северном Китае.
С 2006 года, полагаясь на заботу и поддержку наших клиентов, компания Baohong Machinery занимается исследованиями и разработками машин для скрутки и укладки проволоки и добилась значительных улучшений. Теперь мы стали единственной фабрикой, которая может развивать производство серии жестких крутильных машин JLK для сборочной линии в Китае, а также мы независимо разработали скиповые линии скрутки JGB Bow, кабельные линии скипового типа CGB и высокоскоростные линии укладки люльки CLY.
Сейчас компания Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10 000 квадратных метров, производственный цех - 8 000 квадратных метров. В нашей компании работают 60 сотрудников, в том числе 10 сотрудников, занимающихся исследованиями и разработками. Годовой объем производства в настоящее время составляет более 10 миллионов долларов, ипревратилась в одного из крупнейших производителей крутильных машин в Китае.
