| Название оборудования: | Алюминиевый твердый тип кабельная проводка садя машину на мель | Приложение: | Производство кабелей |
|---|---|---|---|
| Характеристики шпульки: | 630/500/710 | Материалы: | Медь, алюминий, сталь |
| Источник питания: | 380-415/440 В | Диаметр колеса Кэпстана: | 2000 мм |
| Гарантийный срок: | гарантия 1 год | Цвет оборудования: | Необязательный |
| Выделить: | Алюминиевая кабельная проводка садя машину на мель,Кабельная проводка твердое Strander,Рамка кабеля твердая садя машину на мель |
||

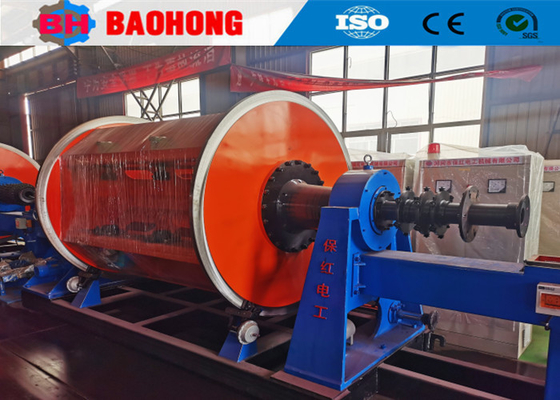

Высокоскоростная кабелескруточная машина для алюминиевого жесткого провода
Машина в основном используется для скручивания и прессования секторных проводников, скручивания, волочения и прессования круглых проводников.Машина оснащена системой управления MMI+PLC для предварительной установки шага скрутки, направления скрутки, автоматического управления компенсацией натяжения и синхронизации скорости с тянущим шкивом и устройством намотки.
2. Особенности
2.1 Все клетки, головки предварительного спиралирования, головка для наложения ленты, тянущий шкив и намотка приводятся в движение отдельно.
2.2Можно выбрать ручное зажимное устройство, пневматическое зажимное устройство, электрическое зажимное устройство и другие зажимные механизмы.
2.3Многоформное натяжение: гистерезисное натяжение, механическое натяжение, механическое ленточное обратное натяжение, пневматическое натяжение и т. д.
2.4 Доступны различные размеры катушек (500, 630, 710 и т. д.)
2.5 Несколько основных устройств с несколькими номерами клеток ((6.12.18.24.30)) опционально.
3. Марка основных деталей
3.1 Подшипник: NSK
3.2 Инвертор:
3.3 Основные низковольтные электрические компоненты:
3.4 Двигатель:
3.5 PLC, сенсорный экран:
4. Основные технические данные
| Модель (жесткая скруточная машина) | JLK-500 | JLK-630 | JLK-710/720 | |
| Диаметр одного провода | Медь | φ1,5-5 мм | φ1,5-5 мм | φ1,5-5 мм |
| Алюминий | φ1,5-5 мм | φ1,5-5 мм | φ1,5-5 мм | |
| Максимальный наружный диаметр скрученного проводника | φ35-55 мм | φ35-55 мм | φ35-55 мм | |
| Шаг скрутки | Клетка для скрутки с 6 катушками | 40-719 мм | 51-896 мм | 54-963 мм |
| Клетка для скрутки с 12 катушками | 40-719 мм | 51-896 мм | 54-963 мм | |
| Клетка для скрутки с 18 катушками | 44-793 мм | 63-1056 мм | 57-1012 мм | |
| Клетка для скрутки с 24 катушками | 51-924 мм | 71-1246 мм | 66-1190 мм | |
| Клетка для скрутки с 30 катушками | 57-1028 мм | 87-1553 мм | 79-1403 мм | |
| Скорость вращения | Клетка для скрутки с 6 катушками | 230,6 об/мин | 180,1 об/мин | 150,6 об/мин |
| Клетка для скрутки с 12 катушками | 230,6 об/мин | 180,1 об/мин | 150,6 об/мин | |
| Клетка для скрутки с 18 катушками | 208,5 об/мин | 155 об/мин | 142,6 об/мин | |
| Клетка для скрутки с 24 катушками | 179 об/мин | 130,1 об/мин | 122,3 об/мин | |
| Клетка для скрутки с 30 катушками | 161,8 об/мин | 115,9 об/мин | 102,7 об/мин | |
| Тянущий шкив | Диаметр колеса тянущего шкива | 2000 мм | 2000 мм | 2000 мм |
| Максимальное тяговое усилие | 30 т | 30 т | 40 т | |
| Устройство предварительного спиралирования | Шаг | 500-2500 мм | 500-2500 мм | 500-2500 мм |
| Мощность двигателя | 90-180 кВт | 110-180 кВт | 130-180 кВт | |
| Размер катушки | 500*375*127 | 630*475*127 | 710*530*127 | |
| Центральная катушка подачи | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Катушка намотки | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Максимальная линейная скорость намотки | 69 м/мин | 69 м/мин | 62 м/мин | |
| Центральная высота | 1000 мм | 1100 мм | 1100 мм | |
5. Фотографии
6. Фотография упаковки
7. Наша фабрика и введение
Компания Hejian Baohong Electrical Machinery Co., Ltd. была основана в 2006 году. Наша компания расположена в зоне экономического развития города Хэцзянь, провинция Хэбэй, и является крупнейшим профессиональным производителем машин для скручивания проводов и машин для скрутки в Северном Китае.
С 2006 года, опираясь на заботу и поддержку наших клиентов, компания Baohong Machinery посвятила себя исследованиям и разработке машин для скручивания проводов и машин для скрутки и добилась больших успехов. Сейчас мы стали единственной фабрикой, которая может разрабатывать производство серии жестких скруточных машин JLK для обработки на сборочной линии в Китае, а также самостоятельно разработали линии скрутки JGB Bow skip, линии кабелеобразования типа CGB Bow skip и высокоскоростные линии скрутки типа CLY Cradle.
В настоящее время компания Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10000 квадратных метров, производственный цех - 8000 квадратных метров. В нашей компании работает 60 сотрудников, в том числе 10 сотрудников отдела исследований и разработок. Годовой объем производства в настоящее время составляет более 10 миллионов долларов США, и компания превратилась в одного из самых важных производителей скруточных машин в Китае.
