Планетарная машина для производства электрических проводов и кабелей с многофункциональностью
1. Применение
Машина используется для скрутки медных, алюминиевых проводов, АСКП и изолированных проводов с обратным скручиванием. Также может использоваться для бронирования сталью или экранирования медью кабелей.
2. Основные характеристики
2.1. Высокая жесткость, высокая скорость и низкая инерция.
2.2. Конструкция с 100% обратным скручиванием гарантирует отсутствие повреждений от истирания при скрутке.
2.3. Самое передовое устройство аварийной остановки.
2.4. Различные ПЛК опционально.
2.5. Постоянное натяжение бобины достигается за счет позитивного устройства, а вращение каждой бобины электронно контролируется для поддержания требуемого натяжения. Кроме того, в качестве опции предлагается система магнитного контроля натяжения, которая дешевле пневматического режима.
2.6. Планетарная машина для скрутки подходит для любых работ по обработке проводов/кабелей.
3. Конфигурация
Размотка, основные секции на 6, 12, 18, 24 и 30 бобин, держатель фильер, лентообмотчик, бронировочное устройство, тянущее устройство, приемное устройство, приводная система и электрическая система.
4. Технические параметры
| Модель (Планетарная машина для скрутки) |
JLY-315 |
JLY-400 |
JLY-500 |
JLY-630 |
| Диаметр одиночного провода |
Медь |
φ1-1.6 мм |
φ1-4 мм |
φ1.2-5 мм |
φ1.5-5 мм |
| Алюминий |
φ1.2-2 мм |
φ1.2-4 мм |
φ1.4-5 мм |
φ2.0-5 мм |
| Максимальный наружный диаметр скрученного проводника |
φ14 мм |
φ28 мм |
φ35 мм |
φ45 мм |
| Шаг скрутки |
Кассета для скрутки на 6 бобин |
26-435 |
39-695 |
44-770 |
48-840 |
| Кассета для скрутки на 12 бобин |
30-526 |
43-774 |
47-858 |
50-928 |
| Кассета для скрутки на 18 бобин |
34-639 |
47-858 |
55-1001 |
65-1201 |
| Кассета для скрутки на 24 бобины |
38-749 |
51-940 |
63-1151 |
75-1601 |
| Скорость вращения |
Кассета для скрутки на 6 бобин |
218 об/мин |
120 об/мин |
106 об/мин |
55 об/мин |
| Кассета для скрутки на 12 бобин |
118 об/мин |
110 об/мин |
97.5 об/мин |
45 об/мин |
| Кассета для скрутки на 18 бобин |
108 об/мин |
100 об/мин |
82.9 об/мин |
35 об/мин |
| Кассета для скрутки на 24 бобины |
98 об/мин |
90 об/мин |
74 об/мин |
25 об/мин |
| Тянущее устройство |
Диаметр колеса тянущего устройства |
1000 мм |
1600 мм |
1800 мм |
2000 мм |
| Максимальное тяговое усилие |
2T |
5T |
10T |
15T |
| Мощность двигателя |
18.5 кВт |
22 кВт |
37 кВт |
55 кВт |
| Размер бобины |
315 мм |
400 мм |
500 мм |
630 мм |
| Центральная размоточная бобина |
315 мм |
1250 мм |
1600 мм |
1600 мм |
| Приемная бобина |
1250 мм |
2000 мм |
2000 мм |
2500 мм |
| Максимальная линейная скорость тянущего устройства |
25 м/мин |
30 м/мин |
34.7 м/мин |
20 м/мин |
| Центральная высота |
1000 мм |
1000 мм |
1000 мм |
1100 мм |
5. Фото

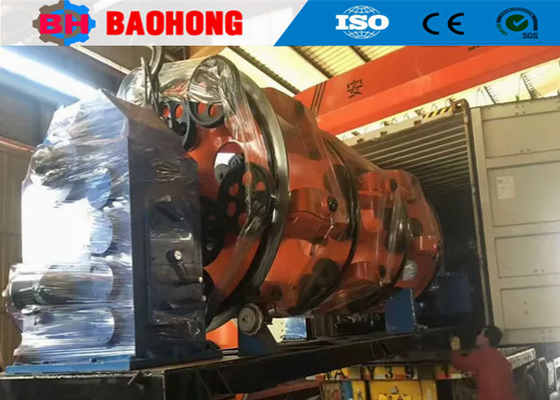

6. Фото упаковки
7. Наша фабрика и введение
Компания Hejian Baohong Electrical Machinery Co., Ltd. была основана в 2006 году. Наша компания расположена в зоне экономического развития города Хэцзянь, провинция Хэбэй, и является крупнейшим профессиональным производителем машин для скрутки и прокладки проводов на севере Китая.
С 2006 года, благодаря заботе и поддержке наших клиентов, Baohong Machinery посвятила себя исследованиям и разработке машин для скрутки и прокладки проводов и добилась значительных успехов. Теперь мы стали единственным заводом в Китае, который может разрабатывать производство жестких машин для скрутки серии JLK для поточной обработки, а также мы самостоятельно разработали линии для скрутки типа JLK Bow skip, линии для кабельной прокладки типа CGB Bow skip и линии для прокладки типа CLY High speed Cradle.
В настоящее время Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10000 квадратных метров, производственный цех - 8000 квадратных метров. В нашей компании работает 60 сотрудников, в том числе 10 специалистов по исследованиям и разработкам. Годовой объем производства в настоящее время превышает 10 миллионов долларов, и мы стали одним из самых важных производителей машин для скрутки в Китае.
