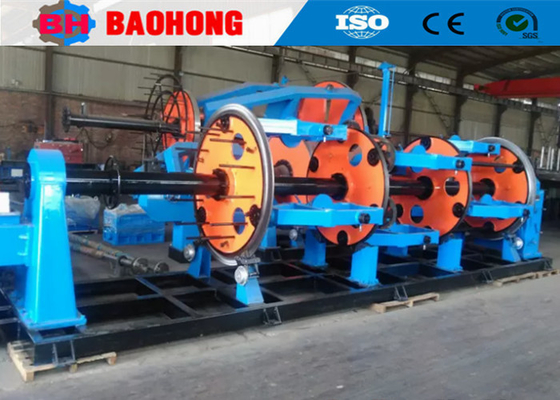

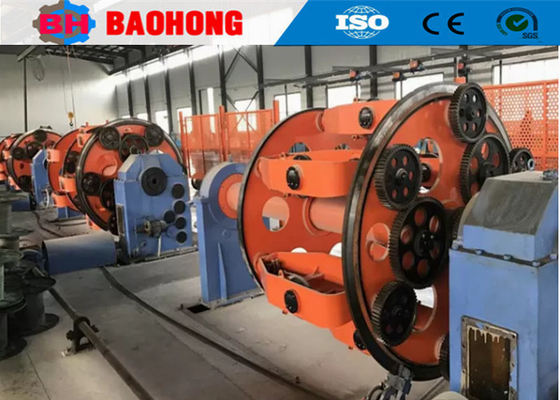

Класть кабеля сигнала - вверх по извиву задней части ядра машины Мулти планетарному и типу Солнца

Машина для прокладки сигнальных кабелей с многожильным обратным скручиванием, планетарного и солнечного типа

1. Применение
Машина используется для скручивания медных и алюминиевых проволок, АСКП и изолированных проводов с обратным скручиванием. Она также может бронировать сталью или экранировать кабели медью.

2. Основные характеристики
2.1. Метод обратного скручивания: механизм солнечной и планетарной передачи.

2.2. Скручивающая клетка без оси оснащена механизмом фрикционного контроля натяжения.
2.3. Ведущие валы соединяют все части машины для поддержания стабильного шага скручивания, который также может быть выбран для синхронизации частоты для управления машиной.
2.4. Машина широко используется, удобна в эксплуатации и имеет низкий уровень шума.

3. Процесс производства

Большая гибочная машина используется для гибки стального листа для каркасной конструкции. Четыре каркасные конструкции равномерно разделяют круг и свариваются вместе с большими дисками с обеих сторон. Все конструкции также привариваются к центральной толстостенной трубе. Вся конструкция прочная и красивая.

После сварки вся конструкция отжигается в печи отжига, что снимает внутренние напряжения.

Затем вся конструкция обрабатывается на большом горизонтальном токарном станке. Этот горизонтальный токарный станок достаточно большой, чтобы обрабатывать каждую деталь за один проход, без смены одного конца на другой. Этот процесс сохраняет концентричность всей конструкции, продлевая срок службы подшипников на обоих концах.

Станок для глубокого сверления и растачивания может обрабатывать установленные отверстия для зажимных устройств. Отверстия для одной пары зажимных устройств обрабатываются за один проход, что обеспечивает одинаковую концентричность обоих отверстий. Концентричность снижает процент обрыва проволоки и продлевает срок службы подшипников зажимного устройства.

Этот двухстоечный вертикальный токарный станок используется для обработки большого диска для машины для прокладки кабеля колыбельного типа и ведущего шкива машины для скручивания. Этот станок может обрабатывать и полировать канавки для защиты кабеля и поддержания одинаковой силы вытяжки.

Большой фрезерный станок портального типа, который используется для фрезерования основного корпуса основной скручивающей клетки и шасси приемно-подающего устройства. Большой фрезерный станок портального типа может гарантировать, что все плоские поверхности обрабатываются за один раз для поддержания однородного распределения высоты поверхности, обработанной фрезерным станком. Все это позволит машине работать плавно.

Балансировочный станок является ключевым производственным оборудованием для производства быстроходного оборудования для проволоки и кабеля, особенно для жестких рамных и трубчатых скручивающих машин. Процесс обработки скручивающей клетки приводит к различным эксцентриковым силам, которые обнаруживаются балансировочным станком. После коррекции скручивающая клетка легко удовлетворит требованиям высокоскоростного вращения и увеличит срок службы.

Электрическая печь отжига незаменима для производства машин для изготовления проволоки и кабеля, особенно для жестких рамных и трубчатых скручивающих машин. Внутреннее напряжение основной скручивающей клетки велико, когда она сваривается. Внутреннее напряжение сильно снимается термической обработкой. Этот производственный процесс гарантирует, что скручивающая клетка не деформируется и не трескается, улучшая внутреннее качество.

4. Технические параметры

5. Фото


6. Фото упаковки


7. Наша фабрика и введение

Компания Hejian Baohong Electrical Machinery Co., Ltd. была основана в 2006 году. Наша компания расположена в зоне экономического развития города Хэцзянь, провинция Хэбэй, и является крупнейшим профессиональным производителем машин для скручивания проволоки и машин для прокладки кабеля в Северном Китае.

С 2006 года, благодаря заботе и поддержке наших клиентов, Baohong Machinery посвятила себя исследованиям и разработке машин для скручивания проволоки и машин для прокладки кабеля и добилась больших успехов. Теперь мы стали единственной фабрикой, которая может разрабатывать производство серии жестких скручивающих машин JLK для обработки на конвейерной линии в Китае, а также самостоятельно разработали линии для скручивания типа JGB Bow skip, линии для кабельной прокладки типа CGB Bow skip и линии для прокладки кабеля типа CLY High speed Cradle.

В настоящее время Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10000 квадратных метров, производственный цех 8000 квадратных метров. В нашей компании работает 60 сотрудников, в том числе 10 специалистов по исследованиям и разработкам. Годовой объем производства в настоящее время превышает 10 миллионов долларов, и компания превратилась в одного из самых важных производителей машин для скручивания в Китае.
