Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название оборудования: | Тип планетарная кабельная проводка клетки садя машину на мель | Подходит для: | Скрутка проволоки |
|---|---|---|---|
| Материалы: | Медные, алюминиевые и стальные провода | Макс.проводчик с прицепом OD ((500): | φ35 мм |
| Максимальная линейная скорость вылета ((630): | 20 м/мин | Код ТН ВЭД: | 847940 |
| Цвет оборудования: | как запрос | Гарантийный срок: | 1 год |
| Выделить: | Планетарная кабельная проводка садя машину на мель,Тип кабельная проводка клетки садя машину на мель,медная проволока 20 m/min переплетая машину |
||

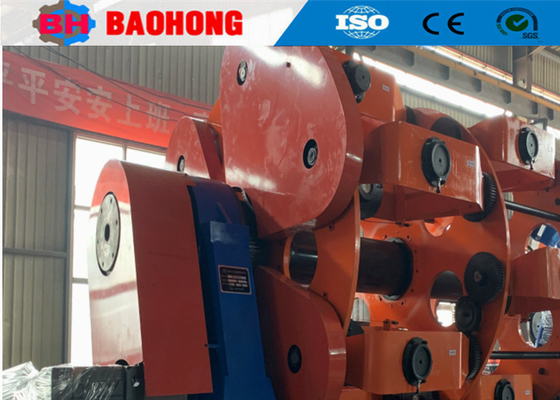

Планетарная кабельная машина для скрутки проволоки 20 м/мин
1. Назначение
Эта машина используется для скрутки гибких алюминиевых или медных проволок с обратным кручением, или для компактирования и скрутки круглых или секторных проводников. Она также может скручивать изолированные жилы и бронировать стальной лентой силовые кабели.
2. Основные компоненты
2.1. Размотка
2.2. Устройство для наложения неметаллической ленты (опционально)
2.3. Направляющий стенд для проволоки
2.4. Устройство для наложения металлической ленты (опционально)
2.5. Скруточная клетка
2.6. Счетчик длины
2.7. Держатель замыкающей фильеры
2.8. Двухбарабанный тянущий механизм
2.9. Механическая трансмиссия (опционально)
2.10. Электрическая система управления
2.11. Система защиты
2.12. Устройство компактирования (опционально)
2.13. Приемка
3. Основные характеристики
3.1 Катушки расположены по четвертям вокруг скруточных клеток. Центральный вал не несет на себе катушек.
3.2 Высокая жесткость, высокая производительность, высокая скорость и низкая инерция.
3.3 Привод от 36-ступенчатой коробки передач с переменным шагом, двойной тягой и двойным активным устройством. Естественное распределение проволоки предотвращает повреждение от истирания при скрутке.
3.4 Самое передовое устройство аварийной остановки, напрямую управляющее каждой катушкой. Как только любая проволока обрывается, вся машина немедленно автоматически останавливается.
3.5 Обеспечение дополнения после обрыва любой проволоки, особенно подходит для производства силовых кабелей и кабелей с высокой степенью компактирования и сшитого полиэтилена.
3.6 Система управления PLC, работающая на сенсорном экране.
4. Технические параметры
| Модель (Планетарная скруточная машина) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Диаметр одиночной проволоки | Медь | φ1-1.6 мм | φ1-4 мм | φ1.2-5 мм | φ1.5-5 мм |
| Алюминий | φ1.2-2 мм | φ1.2-4 мм | φ1.4-5 мм | φ2.0-5 мм | |
| Максимальный наружный диаметр скрученного проводника | φ14 мм | φ28 мм | φ35 мм | φ45 мм | |
| Шаг скрутки | Скруточная клетка на 6 бобин | 26-435 | 39-695 | 44-770 | 48-840 |
| Скруточная клетка на 12 бобин | 30-526 | 43-774 | 47-858 | 50-928 | |
| Скруточная клетка на 18 бобин | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Скруточная клетка на 24 бобины | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Скорость вращения | Скруточная клетка на 6 бобин | 218 об/мин | 120 об/мин | 106 об/мин | 55 об/мин |
| Скруточная клетка на 12 бобин | 118 об/мин | 110 об/мин | 97.5 об/мин | 45 об/мин | |
| Скруточная клетка на 18 бобин | 108 об/мин | 100 об/мин | 82.9 об/мин | 35 об/мин | |
| Скруточная клетка на 24 бобины | 98 об/мин | 90 об/мин | 74 об/мин | 25 об/мин | |
| Тянущий механизм | Диаметр тянущего колеса | 1000 мм | 1600 мм | 1800 мм | 2000 мм |
| Максимальное тяговое усилие | 2Т | 5Т | 10Т | 15Т | |
| Мощность двигателя | 18.5 кВт | 22 кВт | 37 кВт | 55 кВт | |
| Размер бобины | 315 мм | 400 мм | 500 мм | 630 мм | |
| Центральная размоточная бобина | 315 мм | 1250 мм | 1600 мм | 1600 мм | |
| Приемная бобина | 1250 мм | 2000 мм | 2000 мм | 2500 мм | |
| Максимальная линейная скорость тяги | 25 м/мин | 30 м/мин | 34.7 м/мин | 20 м/мин | |
| Центральная высота | 1000 мм | 1000 мм | 1000 мм |
|
|
5. Фото
6. Фото упаковки
7. Наша фабрика и введение
Компания Hejian Baohong Electrical Machinery Co., Ltd. была основана в 2006 году. Наша компания расположена в зоне экономического развития города Хэцзянь, провинция Хэбэй, и является крупнейшим профессиональным производителем машин для скрутки и укладки проволоки на севере Китая.
С 2006 года, благодаря заботе и поддержке наших клиентов, Baohong Machinery посвятила себя исследованиям и разработке машин для скрутки и укладки проволоки и добилась значительных улучшений. Теперь мы стали единственным заводом в Китае, который может разрабатывать производство жестких скруточных машин серии JLK для поточной обработки, а также мы самостоятельно разработали линии скрутки типа "дуга" JGB, линии кабельной укладки типа "дуга" CGB и высокоскоростные линии укладки типа "люлька" CLY.
В настоящее время Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10000 квадратных метров, производственный цех - 8000 квадратных метров. В нашей компании работает 60 сотрудников, в том числе 10 специалистов по исследованиям и разработкам. Годовой объем производства в настоящее время превышает 10 миллионов долларов, и мы стали одним из самых важных производителей машин для скрутки в Китае.
