Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Земной вал высокоскоростное твердое Strander | Приложение: | Скрутка проволоки |
|---|---|---|---|
| Материал: | Медь, алюминий, сталь и т.д. | Макс. многожильный провод OD: | φ35–55 мм |
| Марка подшипника: | NSK | Бренд инвертора: | Данфосс |
| Рисовать цвет: | По запросу клиента | ||
| Выделить: | Высокоскоростное твердое Strander,Земной вал твердое Strander,Strander управляемое кабелем твердое |
||
Высокоскоростная жесткая странковая машина с земным валом для тросового привода
2. Особенности
2.1. Центральный вал не несет барабаны.
2.2. Высокая жесткость, высокая скорость и низкая инерция, высокая скорость и низкая инерция.
2.3. Отсутствие повреждений от истирания при скручивании.
2.4. Самое современное устройство аварийной остановки.
2.5. Подходит для силовых кабелей и кабелей с высокой степенью уплотнения.
2.6. Система управления ПЛК, работающая на сенсорном экране.
3. Основные возможности
3.1 Барабаны располагаются четвертями вокруг скруточных клетей. Центральный вал не несет барабаны.
3.2 Высокая жесткость, высокая производительность, высокая скорость и низкая инерция.
3.3 Приводится в движение 36-ступенчатой вариаторной коробкой передач, двойной тягой и двойным активным устройством. Естественное распределение проволоки позволяет избежать повреждений от истирания при скрутке.
3.4 Самое современное устройство аварийной остановки, непосредственно контролирующее каждую катушку. Как только какая-либо проволока оборвется, вся машина сразу автоматически остановится.
3.5. Обеспечение пополнения после любого разрыва провода, особенно подходит для производства силовых кабелей и кабелей с высокой плотностью поперечной связи.
3.6 Система управления ПЛК, работающая на сенсорном экране.
4. Технические параметры
| Модель (жесткая крутильная машина) | ДЖЛК-500 | ДЛК-630 | ДЛК-710/720 | |
| Диаметр одиночного провода | Медь | φ1,5-5 мм | φ1,5-5 мм | φ1,5-5 мм |
| Алюминий | φ1,5-5 мм | φ1,5-5 мм | φ1,5-5 мм | |
| Максимальный внешний диаметр многожильного проводника | φ35–55 мм | φ35–55 мм | φ35–55 мм | |
| Шаг скрутки | 6. Шпульная скруточная клетка | 40-719 мм | 51-896 мм | 54-963 мм |
| 12 Шпульная скруточная клетка | 40-719 мм | 51-896 мм | 54-963 мм | |
| 18 Шпульная скруточная клетка | 44-793 мм | 63-1056 мм | 57-1012 мм | |
| 24 Шпульная скруточная клетка | 51-924 мм | 71-1246 мм | 66-1190 мм | |
| 30 Шпульная скруточная клетка | 57-1028 мм | 87-1553 мм | 79-1403 мм | |
| Скорость вращения | 6. Шпульная скруточная клетка | 230,6 об/мин | 180,1 об/мин | 150,6 об/мин |
| 12 Шпульная скруточная клетка | 230,6 об/мин | 180,1 об/мин | 150,6 об/мин | |
| 18 Шпульная скруточная клетка | 208,5 об/мин | 155 об/мин | 142,6 об/мин | |
| 24 Шпульная скруточная клетка | 179 об/мин | 130,1 об/мин | 122,3 об/мин | |
| 30 Шпульная скруточная клетка | 161,8 об/мин | 115,9 об/мин | 102,7 об/мин | |
| шпиль | Диаметр шпилевого колеса | 2000 мм | 2000 мм | 2000 мм |
| Максимальная сила отрыва | 30 Т | 30 Т | 40 Т | |
| Предварительное спиральное устройство | Подача | 500-2500мм | 500-2500мм | 500-2500мм |
| Мощность двигателя | 90-180 КВт | 110-180 КВт | 130-180 КВт | |
| Размер шпульки | 500*375*127 | 630*475*127 | 710*530*127 | |
| Центральная выигрышная бобина | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Приемная бобина | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Максимальная линейная скорость тяги | 69 м/мин | 69 м/мин | 62 м/мин | |
| Центральная высота | 1000 мм | 1100 мм | 1100 мм | |

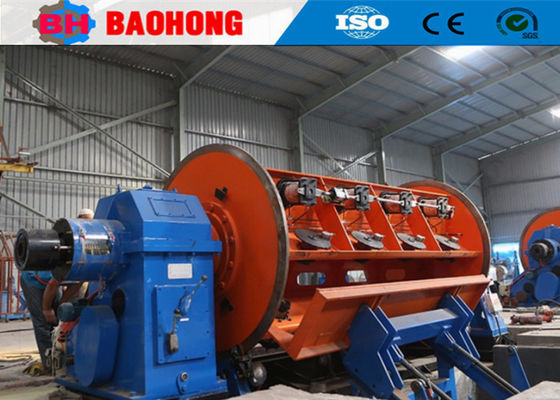

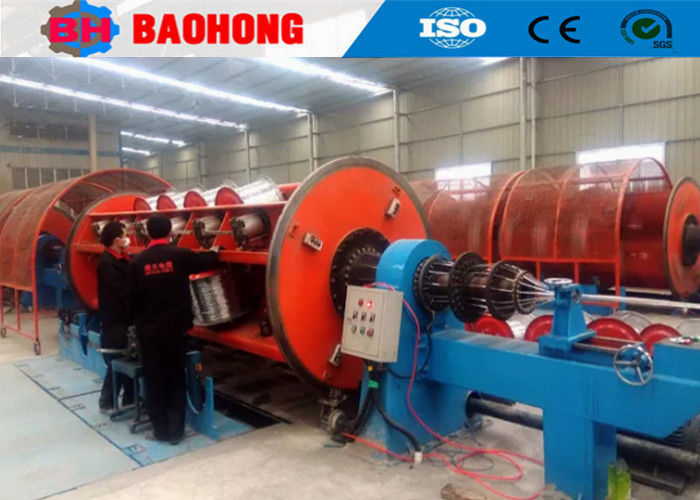

5. Фото
6. Фото упаковки
7. Представление нашей фабрики и компании
Компания Hejian Baohong Electrical Machinery Co., Ltd. была основана в 2006 году. Наша компания расположена в зоне экономического развития города Хэцзянь провинции Хэбэй и является крупнейшим профессиональным производителем машин для скрутки и укладки проволоки в Северном Китае.
С 2006 года, полагаясь на заботу и поддержку наших клиентов, компания Baohong Machinery занимается исследованиями и разработками машин для скрутки и укладки проволоки и добилась значительных улучшений. Теперь мы стали единственной фабрикой, которая может развивать производство серии жестких крутильных машин JLK для сборочной линии в Китае, а также мы независимо разработали скиповые линии скрутки JGB Bow, кабельные линии скипового типа CGB и высокоскоростные линии укладки люльки CLY.
Сейчас компания Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10 000 квадратных метров, производственный цех - 8 000 квадратных метров. В нашей компании работают 60 сотрудников, в том числе 10 сотрудников, занимающихся исследованиями и разработками. Годовой объем производства в настоящее время составляет более 10 миллионов долларов, ипревратилась в одного из крупнейших производителей крутильных машин в Китае.
