Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | Твердый тип рамки садя машину на мель | Использование: | Проводка проволоки |
|---|---|---|---|
| Размеры барабанов: | 500 / 630 / 710 | Материалы: | стальной, медный |
| Код СС: | 847940 | Марка двигателя: | Сименс |
| Картина машины: | Требования клиента | Гарантийный период: | Гарантия 1 год |
| Выделить: | Твердый кабель рамки садя машину на мель,Алюминиевый кабель садя машину на мель,Моторизованный кабель садя машину на мель |
||
Машины для прокладки проводов и кабелей типа "Rigid Frame"
1. Применение
Жесткая машина для натягивания используется для натягивания проводов и проводов из меди, алюминия и алюминиевых сплавов с длинной длиной и большим поперечным сечением.сжатые круглые или секторные (прямые или предспиральные) по требованиям заказчика.Мы также настраиваем эту клетку типа настраивающей машины в соответствии с требованиями клиентов.
2Основные компоненты
2.1 Выплата 1 набор
2.2 12.18B Жесткий провод 1 комплект
2.3 Подставка для уплотнения и сборки пробки 1 комплект
2.4 Концентрическая лентовая машина 1 комплект
2.5 счетчик 1 набор
2.6 Капстан 1 комплект
2.7 Переходный стенд 1 комплект
2.8 Загрузка типа колонны 1 набор
2.9 Мотор + редуктор скорости 1 комплект
2.10 Волокно трансмиссии 1 набор
2.11 Электрический шкаф управления (главный шкаф и шкаф управления) по 1 комплекту
3. Особенности
3.1 Жесткая рама с натяжкой предназначена для 1+6+12+18+24+30+36-го бобинного клетка.
3.2 Тяжелая конструкция типа жесткой клетки, клетка поддерживается на саморазвертывающихся роликовых подшипниках на обоих концах. полностью закрытая передача, централизованная смазочная система для подшипника, приводы к клеткам.
3.3 Грузоподъемность группы бобин с использованием гидравлического типа пола.Побочные погрузчики также необязательны.
3.4 Наклонный дизайн двойного колесного каптана, подходящего для тяжелых уплотнительных грузов.
3.5 Дисковый тип Пневматический тормоз для клетки.
3.6 Оснащенный ПЛК, необязательно.
4Технические данные
|
Модель (машина для жёсткого застегивания)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Диаметр однопровода | Медь | φ1,5-5 мм | φ1,5-5 мм | φ1,5-5 мм |
| Алюминий | φ1,5-5 мм | φ1,5-5 мм | φ1,5-5 мм | |
|
Максимальная ОД на проводке
|
φ35-55 мм | φ35-55 мм | φ35-55 мм | |
| Стрельба на берегу | 6 Клетки для бродяги | 40-719 мм | 51-896 мм | 54-963 мм |
| 12 Клетки для бродяги | 40-719 мм | 51-896 мм | 54-963 мм | |
| 18 Клетки для бродячих бобин | 44-793 мм | 63-1056 мм | 57-1012 мм | |
| 24 Клетки для бродячих бобинов | 51-924 мм | 71-1246 мм | 66-1190 мм | |
| 30 Клетки для бродячих бобинов | 57-1028 мм | 87-1553 мм | 79-1403 мм | |
| Скорость вращения | 6 Клетки для бродяги | 2300,6 оборотов/мин. | 180.1 р/мин | 1500,6 оборотов/мин. |
| 12 Клетки для бродяги | 2300,6 оборотов/мин. | 180.1 р/мин | 1500,6 оборотов/мин. | |
| 18 Клетки для бродячих бобин | 2080,5 оборотов/мин | 155 оборотов/мин | 1420,6 оборотов/мин. | |
| 24 Клетки для бродячих бобинов | 179 оборотов в минуту | 130.1 р/мин | 1220,3 оборота в минуту | |
| 30 Клетки для бродячих бобинов | 1610,8 оборотов/мин. | 1150,9 оборотов/мин | 1020,7 оборотов в минуту | |
| Капстан | Диаметр колеса Capstan | 2000 мм | 2000 мм | 2000 мм |
| Максимальная сила оттягивания | 30 Т | 30 Т | 40 Т | |
| Преспиральное устройство | Стрелка | 500-2500 мм | 500-2500 мм | 500-2500 мм |
|
Мощность двигателя
|
90-180 кВт | 110-180 кВт | 130-180 кВт | |
|
Размер бобина
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Центр выплат Боббин
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Поднимающий боббин
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Максимальная линейная скорость отвода
|
69 м/мин | 69 м/мин | 62 м/мин | |
|
Центральная высота
|
1000 мм | 1100 мм | 1100 мм | |

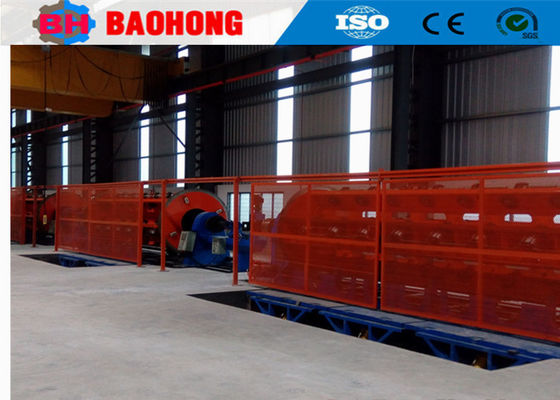

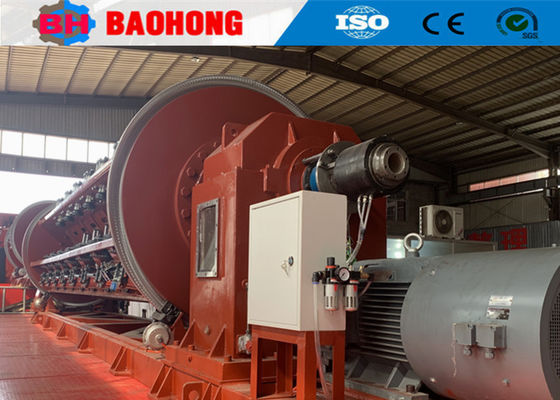

5Фотографии.
6Снимки с упаковкой.
7Наша фабрика и знакомство.
Компания Hejian Baohong Electrical Machinery Co., Ltd была основана в 2006 году.был крупнейшим профессиональным производителем станков для прокладки проволоки и станков для установки в Северном Китае.
С 2006 года, полагаясь на заботу и поддержку наших клиентов,Baohong Machinery была посвящена исследованиям и разработке проволока натягивания машины и установки машины и сделал большое улучшениеТеперь мы стали единственным заводом, который может развить производство JLK жесткой серии машин для обработки линий сборки в Китае,и мы также самостоятельно разработали JGB Bow пропустить линий наклонения, кабельные линии типа CGB Bow skip и высокоскоростные кабельные линии CLY Cradle.
Сейчас компания Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10000 квадратных метров, производственная мастерская 8000 квадратных метров.Ежегодный объем производства составляет более 10 миллионов долларов в настоящее время, и превратился в одного из самых важных производителей станков в Китае.
