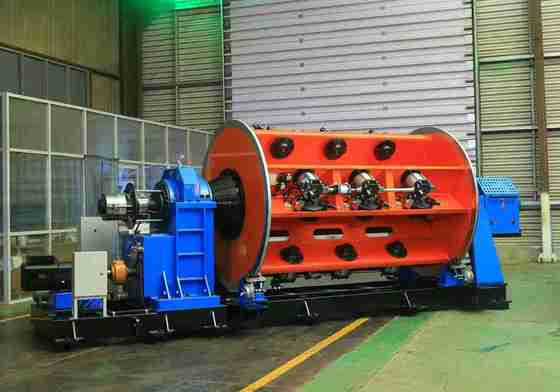

Автоматическая нагрузка, оснащенная жестким типом

Автоматическая жесткая тростильная машина с загрузкой: необходима для производства кабелей

1. Применение

Эта машина в основном используется для безотрывной тростильной обработки сталеалюминиевых проволок (ACSR) и алюминиевых сплавов большого сечения и большой длины. Она также может применяться для безотрывной тростильной обработки и уплотнения медных проводников с круглым, специальным и секторным сердечником.

2. Основные компоненты

2.1 Стенд размотки Φ630

2.2 Стенд направления проволоки #типа

2.3 Тростильная машина 6B,12B

2.4 Формовочная матрица и устройство уплотнения

2.5 Счетчик метража (механический, электронный)

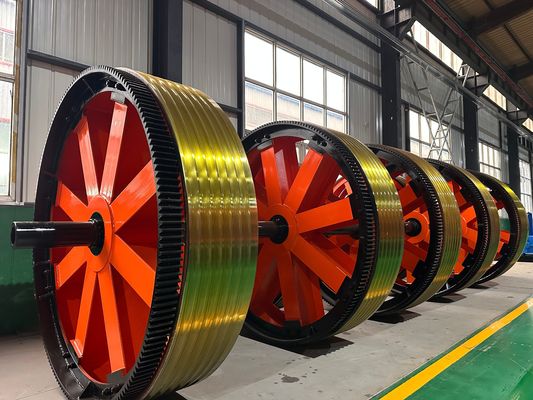

2.6 Φ 1600 мощный двойной тянущий шкив

2.7 Φ 1800 колонный приемник с траверсом

2.8 Система электроуправления

2.9 Ручная скользящая защитная крышка

3. Особенности

3.1 Вся машина приводится в движение независимым двигателем, и каждая секция клетки и тянущего шкива приводится в движение отдельным синхронным серводвигателем с постоянными магнитами. Клетка приводится во вращение через специальную коробку передач, что упрощает конструкцию по сравнению с традиционной жесткой тростильной машиной с приводом от наземного вала и делает обслуживание оборудования более удобным.

3.2 Управление всей машиной осуществляется с помощью ПЛК серии Inovance, и различные параметры производственного процесса устанавливаются через сенсорный экран. Каждая секция клетки и тянущего шкива приводится в движение серводвигателем Jiangsu Zhima, а драйвер двигателя представляет собой устройство преобразователя частоты. Для обеспечения точности передачи приводной двигатель использует энкодер с решеткой обратной связи, а вся машина использует метод шинной связи для обеспечения точности передачи сигнала. В фактическом производстве пользователи устанавливают параметры процесса, такие как шаг каждой секции клетки и скорость производственной линии, на сенсорном экране в соответствии с требуемыми характеристиками кабеля. При запуске скорость каждой передающей части автоматически рассчитывается ПЛК для обеспечения синхронизации всей машины и точности шага скрученной проволоки, а также для достижения бесступенчатого регулирования скорости всей машины. Электронная система управления имеет передовые технологии, удобна в эксплуатации и надежна в работе.

3.3 Принцип импульса используется для обнаружения обрыва проволоки, что позволяет точно определить сигнал обрыва проволоки любого бобина в каждой секции клетки, обеспечивая точность обнаружения. Через дисплей на сенсорном экране оператор может быстро решить проблему и начать следующий запуск.

3.4 Машина использует программируемый контроллер Inovance и полевую шину для единой команды и координации рабочего состояния всех частей машины, а также использует преобразователь частоты для управления запуском и работой двигателя переменного тока. Сенсорный экран Inovance используется для установки и отображения различных параметров процесса. Электронная система управления технологически продвинута, проста в эксплуатации и надежна в работе.

4.Основные технические параметры

5.Фотографии

6.Фотография упаковки

7.Наша фабрика и введение

Компания Hebei Baohong Electrical Machinery Co., Ltd. была основана 1 августа 2006 года. Расположенная в промышленной зоне поселка Шава, город Хэбэй, которая находится в треугольном центре Пекина, Тяньцзиня и Шицзячжуана, компания имеет удобную транспортную доступность и богатые ресурсы железа и стали. Начав с производства серии тростильных машин, она прошла 18 лет развития.

Полностью полагаясь на преимущества талантов и техническую силу, компания постоянно исследует и разрабатывает новые технологии и процессы, достигая устойчивого роста и постепенно превращаясь во всестороннюю экономическую структуру с передовыми технологиями производства, сильными производственными мощностями и сетями продаж, охватывающими всю страну и зарубежные страны.

Компания занимает площадь завода 30 000 квадратных метров, в ней работает более 100 сотрудников, в том числе 12 инженеров-механиков и электриков, а стоимость ее технологического оборудования составляет более 60 миллионов юаней. В настоящее время, благодаря внедрению крупномасштабного технологического оборудования и исследованию, разработке и совершенствованию процессов, компания стала единственным производителем в Китае, который производит агрегаты серии тростильных машин JLK на сборочной линии.
