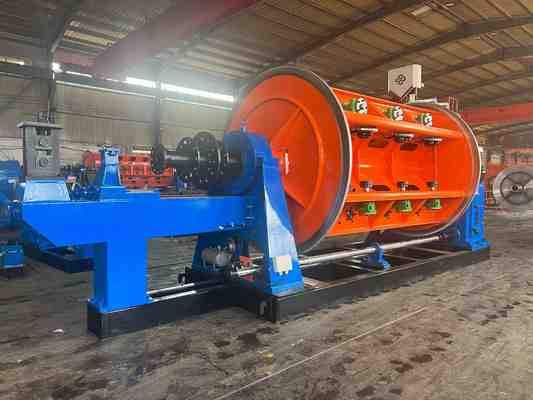

Aluminium Wire Stranding Equipment – Rigid Frame Design

Оборудование для скрутки алюминиевого провода – жесткая рамная конструкция

1. Применение

Эта машина в основном используется для некрутящейся скрутки сталеалюминиевых проводов (ACSR) большого сечения и большой длины, а также проводов из алюминиевых сплавов. Она также может применяться для некрутящейся скрутки и компактирования медных проводников с круглыми, фасонными и секторными жилами.

2. Основные компоненты

2.1 Размоточный станок Φ630 1 комплект

2.2 Направляющий станок типа # 1 комплект

2.3 Скрутчик 6B, 12B 2 комплекта

2.4 Фильера для сборки проводов и устройство компактирования 2 комплекта

2.5 Счетчики метража (механические, электронные) 1 комплект

2.6 Сильный двухбарабанный тянущий шкив Φ1600 1 комплект

2.7 Колонный приемный барабан Φ1800 с перемещением 1 комплект

2.8 Система электроуправления 1 комплект

2.9 Ручной сдвижной защитный кожух

3. Особенности

3.1 Вся машина приводится в движение независимым двигателем, а каждая секция клетки и тянущего шкива приводятся в движение отдельным синхронным серводвигателем с постоянными магнитами. Клетка вращается через специальный редуктор, что упрощает конструкцию по сравнению с традиционным жестким скрутчиком с приводом от вала, расположенного на земле, и делает обслуживание оборудования более удобным.

3.2 Управление всей машиной осуществляется с помощью ПЛК серии Inovance, а различные параметры производственного процесса устанавливаются через сенсорный экран. Каждая секция клетки и тянущего шкива приводятся в движение серводвигателем Jiangsu Zhima, а драйвер двигателя представляет собой устройство с частотным преобразователем. Для обеспечения точности передачи приводной двигатель использует обратную связь по оптическому энкодеру, а вся машина использует метод шинной связи для обеспечения точности передачи сигнала. В реальном производстве пользователи устанавливают на сенсорном экране параметры процесса, такие как шаг каждой секции клетки и скорость производственной линии, в соответствии с требуемыми спецификациями кабеля. При запуске скорость каждой трансмиссионной части автоматически рассчитывается ПЛК для обеспечения синхронизации всей машины и точности шага скрутки, а также для достижения бесступенчатого регулирования скорости всей машины. Электронная система управления обладает передовыми технологиями, удобным управлением и надежной работой.

3.3 Для обнаружения обрыва провода используется импульсный принцип, который позволяет точно определять сигнал обрыва провода любой бобины в каждой секции клетки, обеспечивая точность обнаружения. Через дисплей на сенсорном экране оператор может быстро решить проблему и начать следующий запуск.

3.4 Машина использует программируемый контроллер Inovance и полевую шину для унифицированного управления и координации рабочего состояния всех частей машины, а также использует частотный преобразователь для управления запуском и работой асинхронного двигателя. Сенсорный экран Inovance используется для установки и отображения различных параметров процесса. Электронная система управления технологически продвинута, проста в эксплуатации и надежна в работе.

4.Основные технические параметры

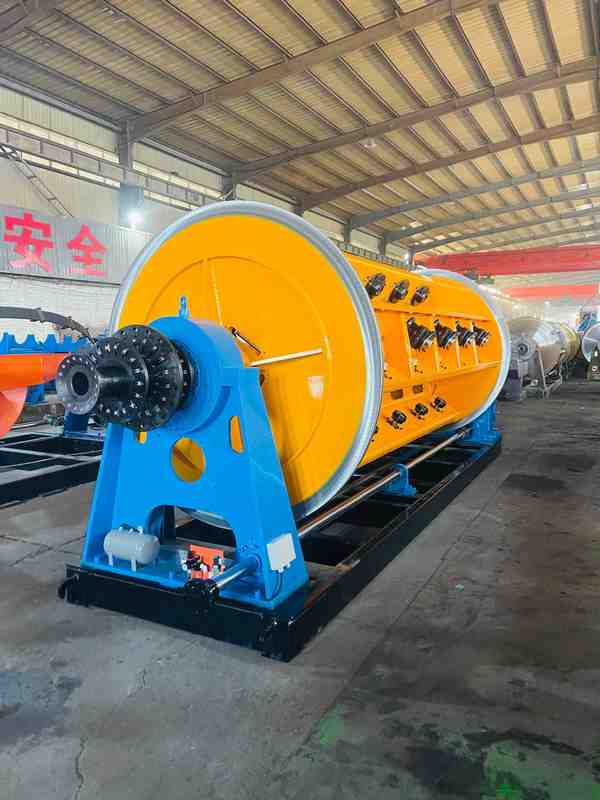

5.Фотографии

6.Фото упаковки

7.Наша фабрика и введение

Компания Hebei Baohong Electrical Machinery Co., Ltd. была основана 1 августа 2006 года. Расположенная в промышленной зоне поселка Шава, город Хэбэй, который находится в треугольном центре Пекина, Тяньцзиня и Шицзячжуана, компания пользуется удобной транспортной доступностью и богатыми запасами железа и стали. ресурсов. Начав с производства серии скруткомашин, компания прошла 18 лет развития.

Полностью полагаясь на преимущества талантов и техническую мощь, компания постоянно исследует и разрабатывает новые технологии и процессы, достигая стабильного роста и постепенно превращаясь в комплексное экономическое предприятие с передовыми производственными технологиями, мощными производственными возможностями и торговыми сетями, охватывающими всю страну и зарубежные страны.

Компания занимает площадь 30 000 квадратных метров, имеет более 100 сотрудников, включая 12 инженеров-механиков и электриков, а ее обрабатывающее оборудование составляет более 60 миллионов юаней. В настоящее время, благодаря внедрению крупномасштабного обрабатывающего оборудования и исследованию, разработке и совершенствованию процессов, компания стала единственным производителем в Китае, выпускающим агрегаты серии скруткомашин с клеткой JLK на конвейерной линии.
