Wire & Cable Making Machine: 630/6+12+18 Rigid Stranding Solution

Машина для изготовления проводов и кабелей: 630/6+12+18

1. Применение

Эта машина в основном используется для неторсионного застегивания алюминиевых нитей с большим поперечным сечением и длинной протяженностью из стали (ACSR) и проводников из алюминиевого сплава.Он также может быть применен к неторсионному натягиванию и уплотнению медных проводников с круглыми, специально-образные и секторообразные ядра.

2. Основной компонент

2.1 Φ630 Стоянка для оплаты 1 комплект

2.2 #тип проволока направляющая стойка 1 набор

2.3 6B, 12B, 18B 3 комплекта.

2.4 Устройства для сборки проволоки и уплотнения 3 комплекта

2.5 счетчик ((механический, электронный) 1 комплект

2.6 Φ 2000 сильный двойной капстан 1 набор

2.7 Φ 2500 типа колоны с прохождением 1 набор

2.8 Электрическая система управления 1 комплект

2.9 Система защиты безопасности 4 комплекта

3. Особенности

3.1 Вся машина приводится в действие независимым двигателем, а каждая секция клетки и капстан приводятся в действие отдельным постоянным магнитом синхронным сервомотором.Клетка приводится к вращению через специальную коробку передач, что упрощает конструкцию по сравнению с традиционным наземным валом, приводимым к сцеплению с жестким типом штанги и делает техническое обслуживание оборудования более удобным.

3.2 Управление всей машиной осуществляется с помощью ПЛК серии Siemens & Inovance, а различные параметры производственного процесса устанавливаются с помощью сенсорного экрана.Каждый раздел клетки и капстан приводятся в движение сервомотором Jiangsu ZhimaДля обеспечения точности передачи, двигатель передачи использует обратную связь решетки кодера,и вся машина принимает метод связи автобуса, чтобы обеспечить точность передачи сигналаВ фактическом производстве,пользователи устанавливают параметры процесса, такие как наклона каждой секции клетки и скорость производственной линии на сенсорном экране в соответствии с необходимыми спецификациями кабеляПри запуске скорость каждой части трансмиссии автоматически рассчитывается ПЛК для обеспечения синхронизации всей машины и точности откидания скрученной проволоки.и для достижения непрерывного регулирования скорости всей машиныСистема электронного управления имеет передовые технологии, удобную работу и надежную работу.

3.3 Принцип импульса используется для обнаружения разрыва проволоки, который может точно определить сигнал разрыва проволоки любого катушки в каждом участке клетки, обеспечивая точность обнаружения.Через дисплей на сенсорном экране, оператор может быстро решить проблему и начать следующий запуск.

3.4 Машина использует программируемый контроллер и полевую шину Inovance PLC для единого управления и координации рабочего состояния всех частей машины,и использует преобразователь частот для управления запуском и работой двигателя переменного токаИнновационный сенсорный экран используется для настройки и отображения различных параметров процесса.

4Основные технические параметры

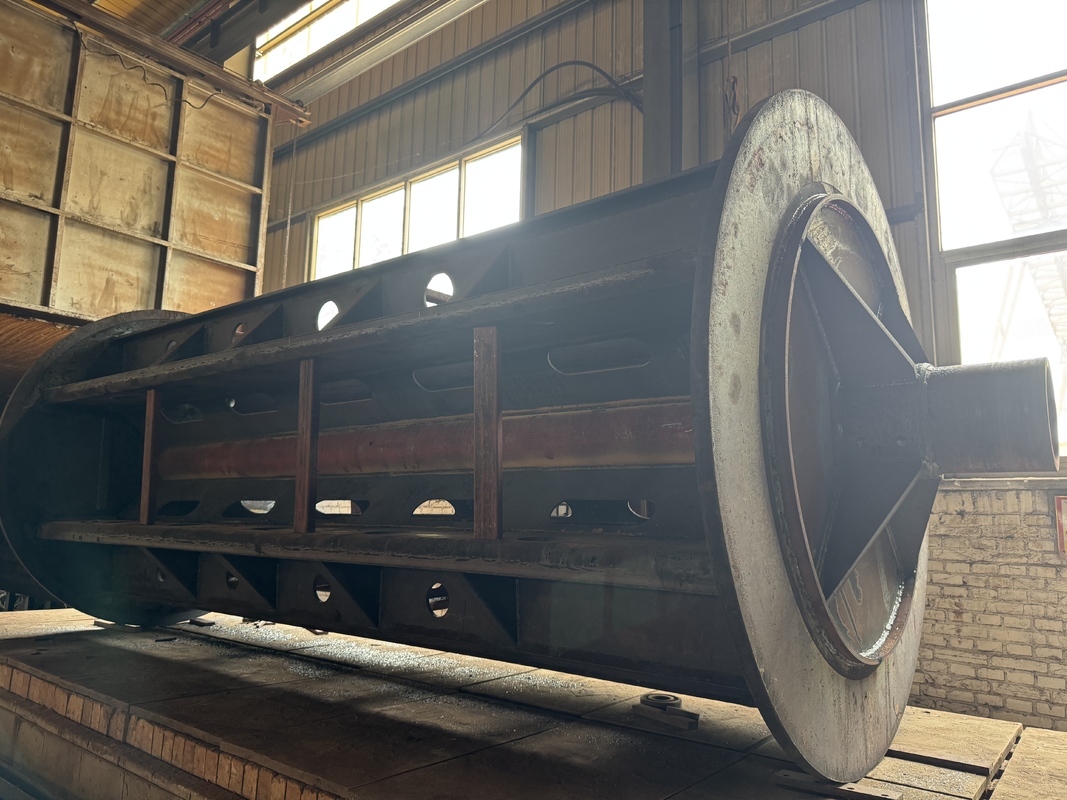

5.Фотография

6.Фото упаковки

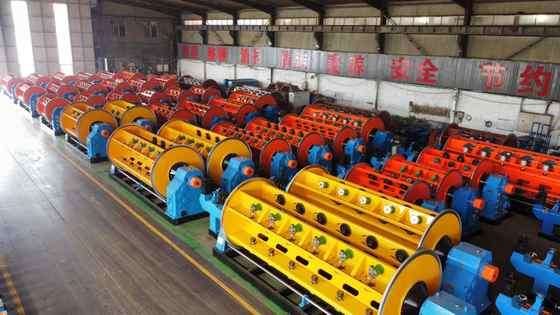

7.Наш завод и знакомство

Hebei Baohong Electrical Machinery Co., Ltd. была основана 1 августа 2006 года.Тяньцзинь и Шицзячжуань, компания пользуется удобным транспортом и обилием железа и стали. Начиная с производства серийных продуктов для станков, он прошел 18 лет развития.

Опираясь полностью на преимущества талантов и техническую мощь, компания непрерывно занимается исследованиями и разработками новых технологий и процессов, достигая устойчивых результатов. рост и постепенное превращение в всеобъемлющую экономическую организацию с передовыми производственными технологиями, мощными производственными мощностями; Сети продаж, охватывающие всю страну и за рубежом.

Компания занимает площадь 30 000 квадратных метров, с более чем 100 сотрудниками, в том числе 12 инженеров-механиков и инженеров-электриков, и ее оборудование обработки в общей сложности более 60 миллионов юаней.В настоящее время, благодаря внедрению крупномасштабного оборудования для обработки и исследования, разработки и улучшения процессов, компания стала единственным производителем в Китае, который производит клетки JLK серийные агрегаты на линии сборки.
