Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название машины: | Твердый кабель рамки садя машину на мель | Подходит для: | Скручивание проводов |
|---|---|---|---|
| Спецификации бобинки: | 500/630/710/720 | Материалы: | Cu, Al, стальные провода |
| Макс. Перевозка- Сила: | 30 t | Цвет машины: | Кастомизация |
| Гарантийный срок: | 12 месяцев | ||
| Выделить: | Твердый кабель садя машину на мель 500,Кабель системы управления PLC садя машину на мель,Машина Strander голой электродной проволки |
||
Машина для скручивания кабеля с жесткой рамой и управлением ПЛК 500 для неизолированного провода
1. Применение
Машина подходит для скручивания длинных отрезков и сечений неизолированного алюминиевого, медного, алюминиевого сплава, алюминиевого кабеля, стальных армирующих проволок для производства следующих силовых кабелей, секторных проводников, круглых уплотненных. Обладает высокой жесткостью, высокой производительностью, высокой скоростью и низкой инерцией.
2. Основные компоненты
2.1 Разматыватель 1 комплект
2.2 Жесткий скручиватель, каждая катушка 1 комплект
2.3 Держатель матрицы для уплотнения и сборки 1 комплект
2.4 Устройство предварительного скручивания и уплотнения 1 комплект
2.5 Счетчик метража 1 комплект
2.6 Тянущее устройство 1 комплект
2.7 Приемное устройство с траверсной стойкой 1 комплект
2.8 Главный шкаф и шкаф управления по 1 комплекту
3. Особенности
3.1 Привод от 36-ступенчатой коробки передач с переменной скоростью, двойная тяга и двойное активное устройство.
3.2 Вся конструкция будет обработана на большом горизонтальном токарном станке.
3.3 Приемное устройство и траверсная стойка могут использовать как колонный, так и портальный тип.
3.4 Машина использует оригинальный импортный ПЛК для управления всей линией, управления настройкой и работой соответствующего электрооборудования.
3.5 Самое современное устройство аварийной остановки, прямое управление каждой катушкой. Как только обрывается какой-либо провод, вся машина автоматически останавливается.
4. Технические параметры
| Модель (Машина для жесткого скручивания) | JLK-500 | JLK-630 | JLK-710/720 | |
| Диаметр одного провода | Медь | φ1,5-5 мм | φ1,5-5 мм | φ1,5-5 мм |
| Алюминий | φ1,5-5 мм | φ1,5-5 мм | φ1,5-5 мм | |
| Максимальный наружный диаметр скрученного проводника | φ35-55 мм | φ35-55 мм | φ35-55 мм | |
| Шаг скрутки | Клетка для скручивания с 6 катушками | 40-719 мм | 51-896 мм | 54-963 мм |
| Клетка для скручивания с 12 катушками | 40-719 мм | 51-896 мм | 54-963 мм | |
| Клетка для скручивания с 18 катушками | 44-793 мм | 63-1056 мм | 57-1012 мм | |
| Клетка для скручивания с 24 катушками | 51-924 мм | 71-1246 мм | 66-1190 мм | |
| Клетка для скручивания с 30 катушками | 57-1028 мм | 87-1553 мм | 79-1403 мм | |
| Скорость вращения | Клетка для скручивания с 6 катушками | 230,6 об/мин | 180,1 об/мин | 150,6 об/мин |
| Клетка для скручивания с 12 катушками | 230,6 об/мин | 180,1 об/мин | 150,6 об/мин | |
| Клетка для скручивания с 18 катушками | 208,5 об/мин | 155 об/мин | 142,6 об/мин | |
| Клетка для скручивания с 24 катушками | 179 об/мин | 130,1 об/мин | 122,3 об/мин | |
| Клетка для скручивания с 30 катушками | 161,8 об/мин | 115,9 об/мин | 102,7 об/мин | |
| Тянущее устройство | Диаметр колеса тянущего устройства | 2000 мм | 2000 мм | 2000 мм |
| Максимальное тяговое усилие | 30 т | 30 т | 40 т | |
| Устройство предварительной спирали | Шаг | 500-2500 мм | 500-2500 мм | 500-2500 мм |
| Мощность двигателя | 90-180 кВт | 110-180 кВт | 130-180 кВт | |
| Размер катушки | 500*375*127 | 630*475*127 | 710*530*127 | |
| Центральная разматывающая катушка | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Приемная катушка | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Максимальная линейная скорость тяги | 69 м/мин | 69 м/мин | 62 м/мин | |
| Центральная высота | 1000 мм | 1100 мм | 1100 мм | |

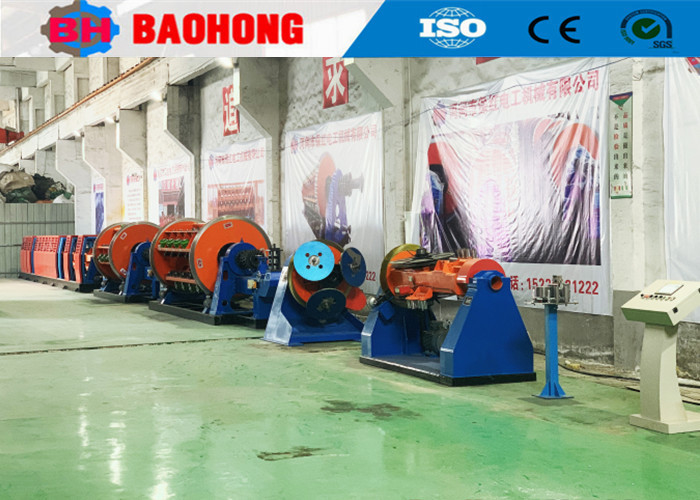

5. Фотографии
6. Фотографии упаковки
7. Введение в нашу фабрику и компанию
Компания Hejian Baohong Electrical Machinery Co., Ltd. была основана в 2006 году. Наша компания расположена в зоне экономического развития города Хэцзянь, провинция Хэбэй, является крупнейшим профессиональным производителем машин для скручивания проволоки и машин для укладки в Северном Китае.
С 2006 года, опираясь на заботу и поддержку наших клиентов, компания Baohong Machinery посвятила себя исследованиям и разработке машин для скручивания проволоки и машин для укладки и добилась больших успехов. Сейчас мы стали единственной фабрикой, которая может разрабатывать производство серии жестких скручивающих машин JLK для обработки на сборочной линии в Китае, а также мы самостоятельно разработали линии скручивания JGB Bow skip, линии кабелеукладки типа CGB Bow skip и высокоскоростные линии укладки типа CLY Cradle.
В настоящее время компания Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10000 квадратных метров, производственный цех - 8000 квадратных метров. В нашей компании работает 60 сотрудников, в том числе 10 сотрудников отдела исследований и разработок. Годовой объем производства в настоящее время составляет более 10 миллионов долларов США, и компания превратилась в одного из самых важных производителей скручивающих машин в Китае.
