Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название оборудования: | Машина для жесткого натяжения с 710 мм барабаном 69 м/мин | Подходит для: | Скручивание проводов |
|---|---|---|---|
| Приводной тип: | Электрический | Характеристики шпульки: | 500/630/710/720 |
| Материалы: | Cu, Al, стальные провода | Максимальн Pulling Сила: | 30т |
| Гарантийный срок: | 12 месяцев | ||
| Выделить: | Машина кабельной проводки твердая садя на мель,машина вьюрка 710mm твердая садя на мель,Машина PLC твердая садя на мель |
||
Машина для скручивания проводного кабеля ПЛК с вьюрком 69 м/мин 710 мм
1. Приложение
Машина подходит для скрутки неизолированных алюминиевых медных проводов большой длины и сечения, алюминиевых сплавов, алюминиевых стальных армирующих проводов для изготовления следующих силовых кабелей: проводников секторной формы, уплотненных круглых размеров.
2. Основной компонент
2.1 Выплата 1сет
2.2 Жесткая крутильная машина на каждую катушку, 1 комплект.
2.3 Уплотнение и сборка держателя штампа, 1 комплект.
2.4 Устройство предварительного скручивания и уплотнения 1 комплект
Счетчик 2,5 метра 1 комплект
2.6 Кабстан 1 комплект
2.7 Приемка на поперечной стойке 1 комплект
2.8 Главный шкаф и рабочий шкаф по 1 комплекту каждый
3. Особенность
3.1 Трансмиссия с помощью отдельного двигателя/заземляющего вала.
3.2 Вся конструкция будет обработана на большом горизонтальном токарном станке.
3.3. Приемно-перемещающая стойка также может использовать колонный и портальный тип.
3.4 В машине используется оригинальный импортный ПЛК для управления всей линией, настройки и работы соответствующего электрооборудования.
4. Технические параметры
| Модель (жесткая крутильная машина) | ДЖЛК-500 | ДЛК-630 | ДЛК-710/720 | |
| Диаметр одиночного провода | Медь | φ1,5-5 мм | φ1,5-5 мм | φ1,5-5 мм |
| Алюминий | φ1,5-5 мм | φ1,5-5 мм | φ1,5-5 мм | |
| Максимальный внешний диаметр многожильного проводника | φ35–55 мм | φ35–55 мм | φ35–55 мм | |
| Шаг скрутки | 6. Шпульная скруточная клетка | 40-719 мм | 51-896 мм | 54-963 мм |
| 12 Шпульная скруточная клетка | 40-719 мм | 51-896 мм | 54-963 мм | |
| 18 Шпульная скруточная клетка | 44-793 мм | 63-1056 мм | 57-1012 мм | |
| 24 Шпульная скруточная клетка | 51-924 мм | 71-1246 мм | 66-1190 мм | |
| 30 Шпульная скруточная клетка | 57-1028 мм | 87-1553 мм | 79-1403 мм | |
| Скорость вращения | 6. Шпульная скруточная клетка | 230,6 об/мин | 180,1 об/мин | 150,6 об/мин |
| 12 Шпульная скруточная клетка | 230,6 об/мин | 180,1 об/мин | 150,6 об/мин | |
| 18 Шпульная скруточная клетка | 208,5 об/мин | 155 об/мин | 142,6 об/мин | |
| 24 Шпульная скруточная клетка | 179 об/мин | 130,1 об/мин | 122,3 об/мин | |
| 30 Шпульная скруточная клетка | 161,8 об/мин | 115,9 об/мин | 102,7 об/мин | |
| шпиль | Диаметр шпилевого колеса | 2000 мм | 2000 мм | 2000 мм |
| Максимальная сила отрыва | 30 Т | 30 Т | 40 Т | |
| Предварительное спиральное устройство | Подача | 500-2500 мм | 500-2500 мм | 500-2500 мм |
| Мощность двигателя | 90-180 КВт | 110-180 КВт | 130-180 КВт | |
| Размер шпульки | 500*375*127 | 630*475*127 | 710*530*127 | |
| Центральная выигрышная бобина | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Приемная бобина | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Максимальная линейная скорость тяги | 69 м/мин | 69 м/мин | 62 м/мин | |
| Центральная высота | 1000 мм | 1100 мм | 1100 мм | |

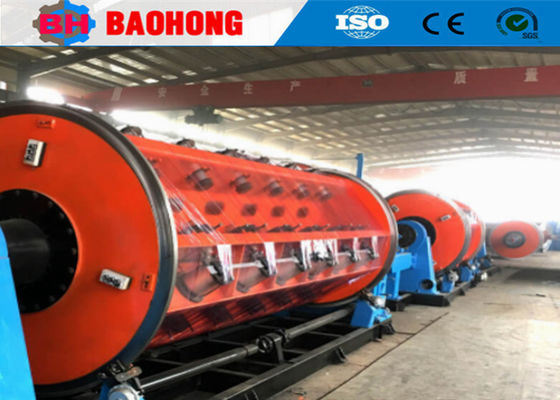

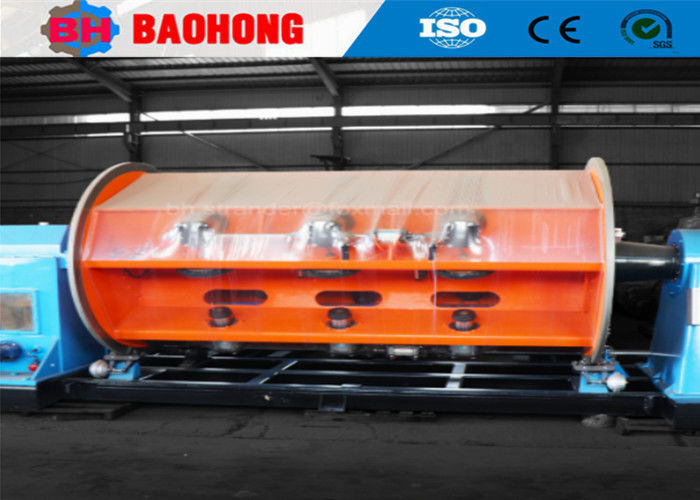

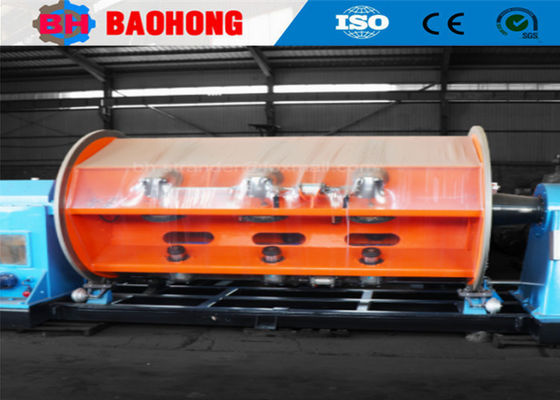

5. Фотографии
6. Упаковка фотографий
7. Представление нашей фабрики и компании
Компания Hejian Baohong Electrical Machinery Co., Ltd. была основана в 2006 году. Наша компания расположена в зоне экономического развития города Хэцзянь провинции Хэбэй и является крупнейшим профессиональным производителем машин для скрутки и укладки проволоки в Северном Китае.
С 2006 года, полагаясь на заботу и поддержку наших клиентов, компания Baohong Machinery занимается исследованиями и разработками машин для скрутки и укладки проволоки и добилась значительных улучшений. Теперь мы стали единственной фабрикой, которая может развивать производство серии жестких крутильных машин JLK для сборочной линии в Китае, а также мы независимо разработали скиповые линии скрутки JGB Bow, кабельные линии скипового типа CGB и высокоскоростные линии укладки люльки CLY.
В настоящее время компания Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10 000 квадратных метров, производственный цех - 8 000 квадратных метров. В нашей компании работают 60 сотрудников, в том числе 10 сотрудников, занимающихся исследованиями и разработками. Годовой объем производства в настоящее время превышает 10 миллионов долларов, и компания превратилась в одного из самых важных производителей крутильных машин в Китае.
