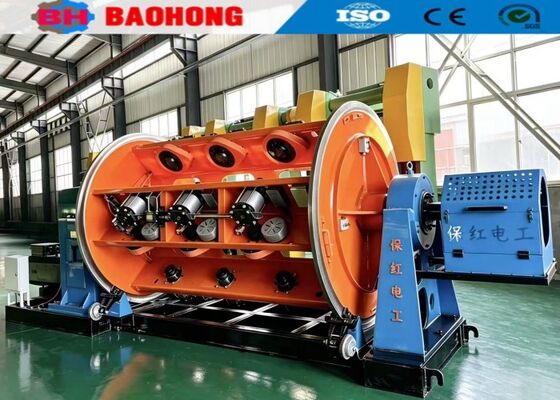

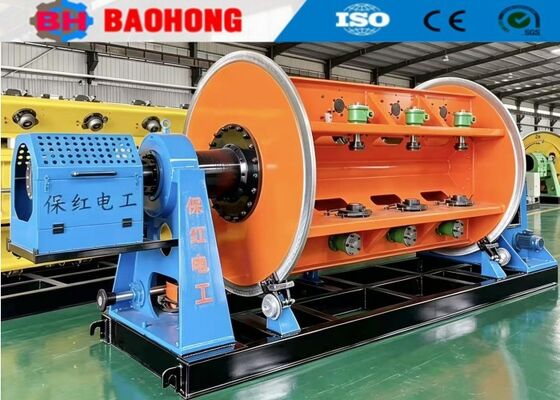

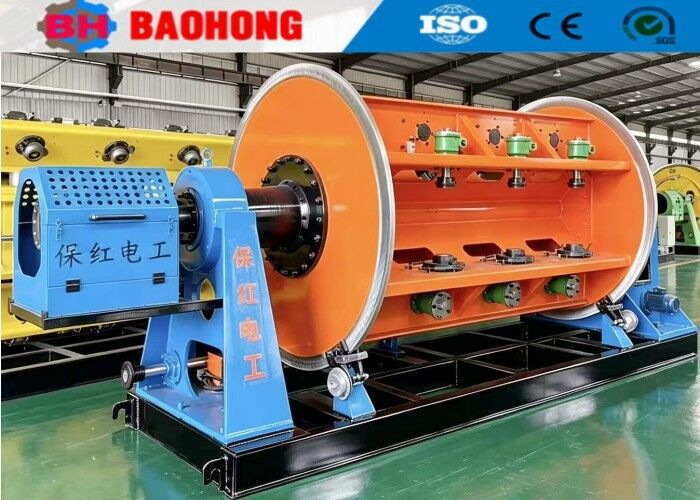

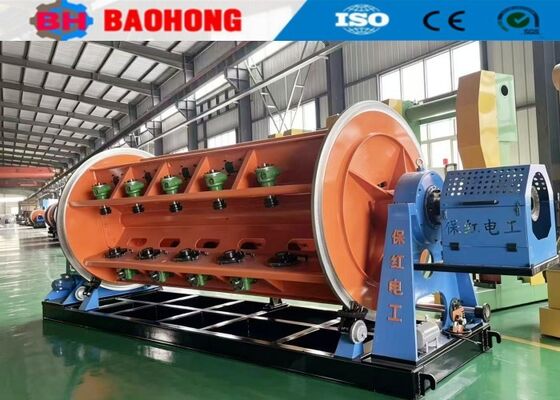

JLK Высокоскоростная крутильная машина с жесткой рамой для воздушных линий электропередачи и ACSR

1Характеристики машины для жесткого застегивания

1.1 Конструкция без обратного скручивания: предназначена для бронирования медных проводов, круглых алюминиевых проводов, предварительно скрученных секторных проводов и стальных проводов.

1.2 Гибкие варианты загрузки: механизмы боковой загрузки и передней автоматической загрузки могут быть настроены в зависимости от планировки площадки клиента и конкретных требований.

1.3 Точное регулирование напряжения: оснащено аэродинамическим сопротивлением и электромагнитными тормозами для поддержания постоянного и надежного напряжения на протяжении всего производства.

1.4 Независимое двигательное приводное устройство: имеет конструкцию трансмиссии на грунтовом вале, в которой каждая клетка управляется независимым двигателем с электрической синхронизацией.

1.5 Усовершенствованный HMI + PLC Control: позволяет без усилий предустановлять высоту и направление натяжения, автоматическую компенсацию напряжения,и бесшовная синхронизация скорости с тяговым капстан и приемным блоком.

1.6 Комплексная защита безопасности: встроенные элементы безопасности включают защиту от разрыва провода (поверх линии) и защиту от перенапряжения.

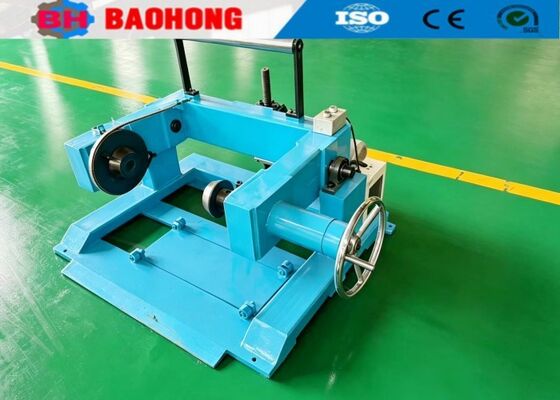

2.1Ø 500-630 центральный платёжный стенд 1 комплект

2.26B, 12B, 18B, 24B Жесткий провод 1 набор каждый

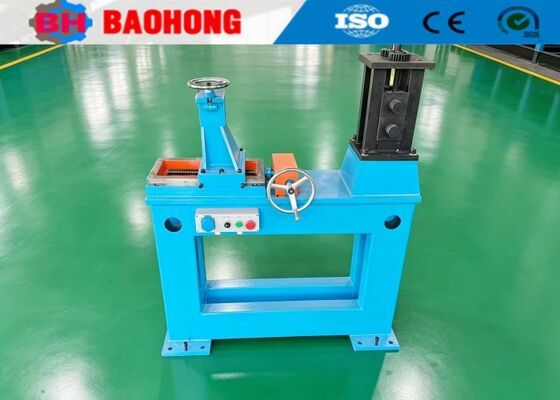

2.3Сборка проволоки сжатия 4 комплекта

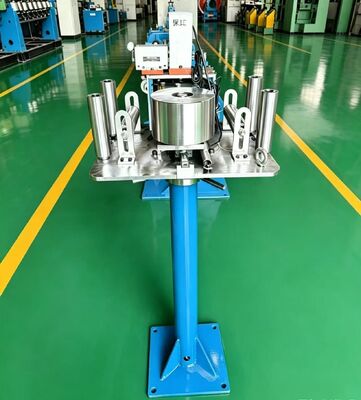

2.4м счетчик 1 набор

2.5Ø2000 двойная инициатива капстан 1 комплект

2.6Ø2500 подъемная стойка с поперечным 1 набор

2.7Система передачи 1 комплект

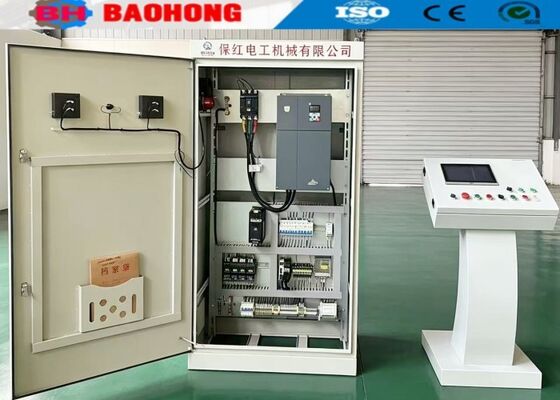

2.8Электрическая система управления 1 комплект

2.9Устройство защиты безопасности (защитное покрытие от толкания и тяги) 1 комплект

2.10 Защитное покрытие земляного вала 1 комплект

2.11 Разделитель загрузки катушек 1 комплект

2.12 Пневматический английский ключ 1 комплект

3. Особенности
3.1Машина оснащена интерфейсом человек-машина, и все параметры работы могут отображаться и устанавливаться в режиме реального времени, что является интуитивно понятным и удобным.

3.2Фактическая скорость вращения, линейная скорость капстан и другие параметры работы каждой лопатки могут быть визуально отображены.

3.3Колесо счетчика соединено с главным кабинетом управления для установки счетчика на остановку.

3.4Сигнал тревоги отключения передается беспроводным способом, чтобы эффективно избежать путаницы или отказа провода передачи.

3.5Устанавливается рабочий стол с сенсорным экраном типа шкафа, удобный для работы и красивый по форме.

4. Технические параметры

4.1Диаметр протяженности одного провода

Медная проволока Φ1,5 Φ5,0 мм

Алюминиевая проволока Φ1.8 Φ5.0 мм

4.2 Максимальная протяженность пролёта Φ45 мм
4.3Подъем на берегу

6B 50-720 мм

12B 77-866 мм

18B 99-998 мм

24B 110-1118 мм

4.4 Скорость вращения

6B 330 р/мин

12B 308 р/мин

18B 275 оборотов/мин

24B 252 р/мин

4Максимальная линейная скорость 85,45 м/мин
4.6 Диаметр колеса Капстан Ø2000 мм
4.7Риль в клетке PND500
4.8Центральный катушный рельс размера PN100 PN1600
4.9Возьмите катушку PN1600 PN2500
4.10 Основная мощность двигателя 75 кВт ((мотор переменного тока с инвертором)

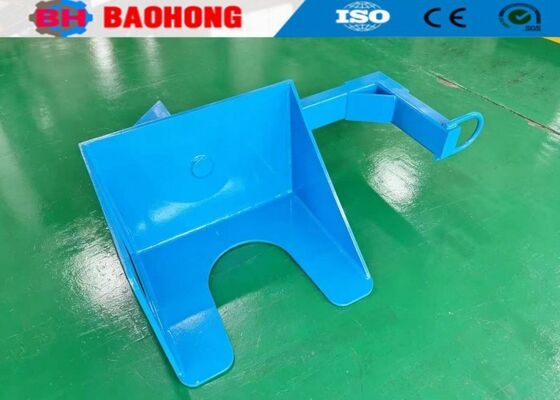

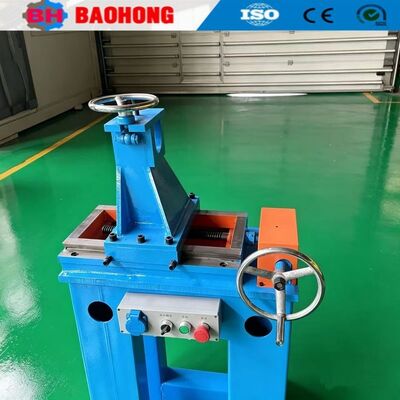

5Фотографии.

6Фото упаковки.

7Предложение нашей фабрики и компании

Компания Hejian Baohong Electrical Machinery Co., Ltd была основана в 2006 году.был крупнейшим профессиональным производителем станков для прокладки проволоки и станков для установки в Северном Китае.

С 2006 года, полагаясь на заботу и поддержку наших клиентов,Baohong Machinery была посвящена исследованиям и разработке проволока натягивания машины и установки машины и сделал большое улучшениеТеперь мы стали единственным заводом, который может развить производство JLK жесткой серии машин для переработки линии сборки в Китае,и мы также самостоятельно разработали JGB Bow пропустить линий наклонения, кабельные линии типа CGB Bow skip и высокоскоростные кабельные линии CLY Cradle.

Сейчас компания Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10000 квадратных метров, производственная мастерская 8000 квадратных метров.Ежегодный объем производства составляет более 10 миллионов долларов в настоящее время, ипревратилась в одного из самых важных производителей машин для натягивания в Китае.
