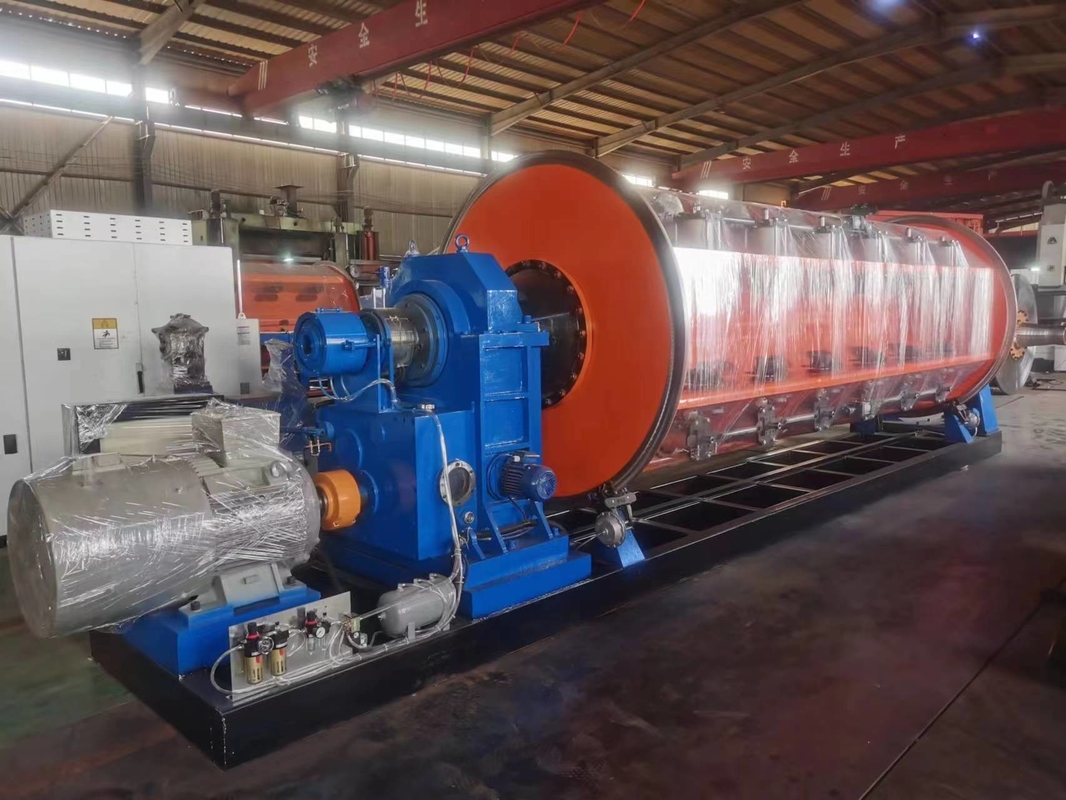

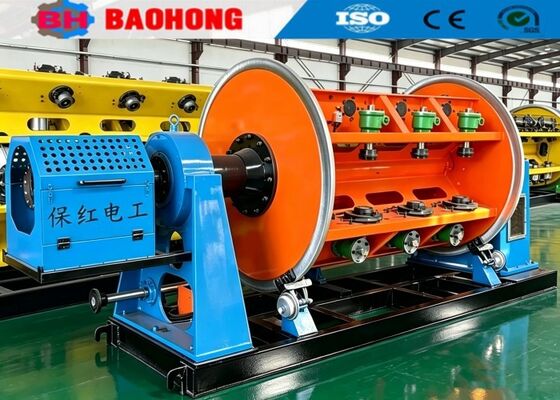

Твердая садя на мель машина JLK-6+12+18+24/500

В основном используется для скрутки и прессования секторных проводников, скрутки, протяжки и прессования круглых проводников, а также для скрутки и изготовления сталеалюминиевых проводов большого сечения.

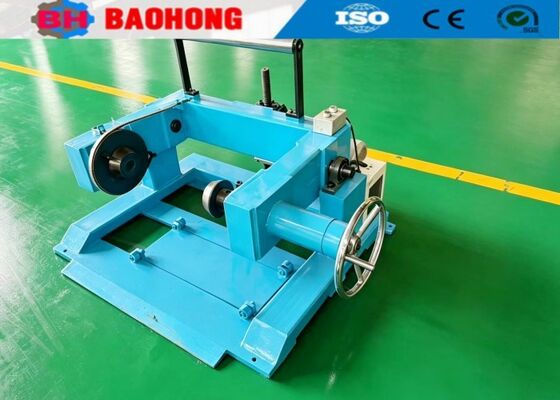

2.1 Центральный размоточный станок Ø 500-630 1 комплект

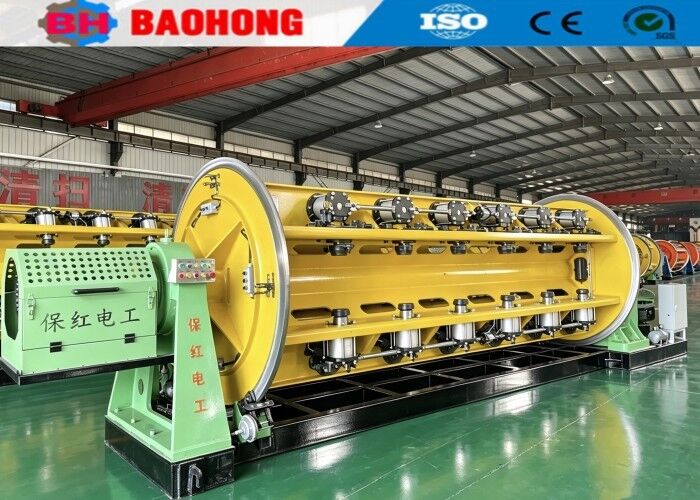

2.2 Жесткие скручивающие машины 6B, 12B, 18B, 24B по 1 комплекту

2.3 Устройство для сборки и прессования проводов 4 комплекта

2.4 Счетчики метража 1 комплект

2.5 Двойной ведущий тянущий барабан Ø2000 1 комплект

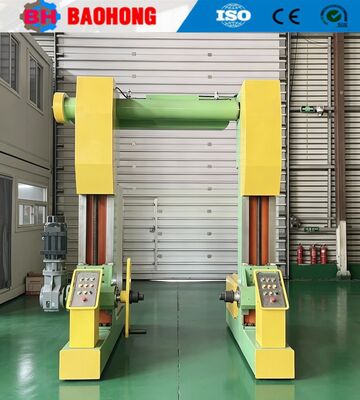

2.6 Приемный станок с механизмом поперечного перемещения Ø2500 1 комплект

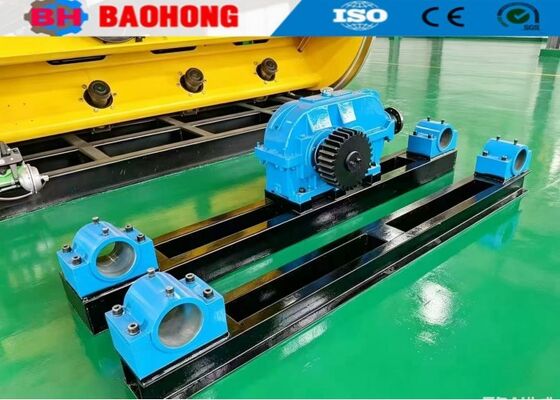

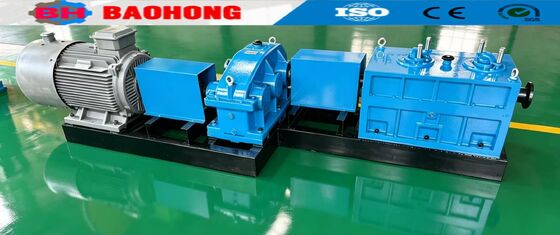

2.7 Трансмиссионная система 1 комплект

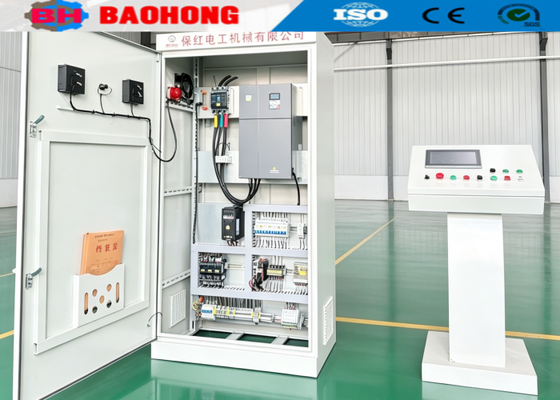

2.8 Электрическая система управления 1 комплект

2.9 Устройство защиты (защитная крышка толкающего типа) 1 комплект

2.10 Защитная крышка вала 1 комплект

2.11 Расширитель для загрузки катушек 1 комплект

2.12 Пневматический гайковерт 1 комплект

3. Особенности
3.1 Машина оснащена человеко-машинным интерфейсом, все рабочие параметры могут отображаться и настраиваться в реальном времени, что интуитивно понятно и удобно.

3.2 Фактическая скорость вращения, линейная скорость тянущего барабана и другие рабочие параметры каждой скручивающей машины могут отображаться визуально.

3.3 Колесо счетчика метража связано с главным шкафом управления для установки метража остановки.

3.4 Сигнал об обрыве передается по беспроводной связи, что эффективно предотвращает путаницу или отказ передающего провода.

3.5 Принята настольная панель управления с сенсорным экраном шкафного типа, удобная в эксплуатации и эстетичная.

4. Технические параметры

4.1 Диаметр одиночной скручиваемой проволоки

Медная проволока Φ1.5～Φ5.0 мм

Алюминиевая проволока Φ1.8～Φ5.0 мм

4.2 Максимальный наружный диаметр скрутки Φ45 мм
4.3 Шаг скрутки

6B 50-720 мм

12B 77-866 мм

18B 99-998 мм

24B 110-1118 мм

4.4 Скорость вращения

6B 330 об/мин

12B 308 об/мин

18B 275 об/мин

24B 252 об/мин

4.5 Максимальная линейная скорость тянущего барабана 85.45 м/мин
4.6 Диаметр колеса тянущего барабана Ø2000 мм
4.7 Катушка в клетке PND500
4.8 Размер катушки центрального размоточного станка PN100～PN1600
4.9 Приемная катушка PN1600～PN2500
4.10 Мощность главного двигателя 75 кВт (двигатель переменного тока с инвертором)


5. Фотографии

6. Фото упаковки

7. Наша фабрика и представление компании

Компания Hejian Baohong Electrical Machinery Co., Ltd. была основана в 2006 году. Наша компания расположена в зоне экономического развития города Хэцзянь, провинция Хэбэй, и является крупнейшим профессиональным производителем машин для скрутки и прокладки проводов на севере Китая.

С 2006 года, благодаря заботе и поддержке наших клиентов, Baohong Machinery посвятила себя исследованиям и разработкам машин для скрутки и прокладки проводов и добилась значительных улучшений. Теперь мы стали единственным заводом в Китае, который может разрабатывать и производить серию жестких скручивающих машин JLK в виде сборочной линии, а также мы самостоятельно разработали линии скрутки типа JGB Bow skip, линии кабельной сборки типа CGB Bow skip и высокоскоростные линии прокладки типа CLY High speed Cradle.

В настоящее время Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10000 квадратных метров, производственный цех - 8000 квадратных метров. В нашей компании работает 60 сотрудников, в том числе 10 специалистов по исследованиям и разработкам. Годовой объем производства в настоящее время превышает 10 миллионов долларов США, и компания превратилась в одного из самых важных производителей машин для скрутки в Китае.
