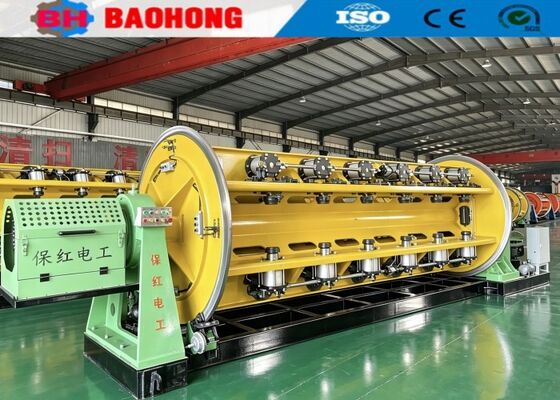

630 Ригидная машина для скрутки алюминиевой и медной проволоки

1. Применение

Эта машина в основном используется для некрутящейся скрутки сталеалюминиевых проводов (ACSR) и алюминиевых сплавов большого сечения и большой длины. Она также может применяться для некрутящейся скрутки и компактирования медных проводников с круглыми, специальной формы и секторными сердечниками.

2. Основные компоненты

2.1 Размоточный станок Φ630 1 комплект

2.2 Направляющий станок проволоки типа # 1 комплект

2.3 Скрутчики 6B, 12B, 18B 3 комплекта

2.4 Фильера для сборки проволоки и устройство компактирования 3 комплекта

2.5 Счетчики метража (механические, электронные) 1 комплект

2.6 Сильный двухбарабанный тянущий механизм Φ 2000 1 комплект

2.7 Колонный приемный станок Φ 2500 с перемещением 1 комплект

2.8 Система электроуправления 1 комплект

2.9 Система защиты 4 комплекта

3. Особенности

3.1 Вся машина приводится в движение независимым двигателем, а каждая секция клетки и тянущего механизма приводится в движение отдельным синхронным серводвигателем с постоянными магнитами. Клетка вращается через специальный редуктор, что упрощает конструкцию по сравнению с традиционными ригидными скрутчиками с приводом от общего вала и делает обслуживание оборудования более удобным.

3.2 Управление всей машиной осуществляется ПЛК серии Inovance, а различные параметры производственного процесса устанавливаются через сенсорный экран. Каждая секция клетки и тянущего механизма приводится в движение серводвигателем Jiangsu Zhima, а драйвер двигателя представляет собой устройство частотного преобразователя. Для обеспечения точности передачи приводной двигатель использует обратную связь по инкрементному энкодеру, а вся машина использует метод шинной связи для обеспечения точности передачи сигнала. В реальном производстве пользователи устанавливают параметры процесса, такие как шаг каждой секции клетки и скорость производственной линии на сенсорном экране в соответствии с требуемыми спецификациями кабеля. При запуске скорость каждой части привода автоматически рассчитывается ПЛК для обеспечения синхронизации всей машины и точности шага скрутки, а также для достижения бесступенчатого регулирования скорости всей машины. Система электронного управления обладает передовыми технологиями, удобным управлением и надежной работой.

3.3 Для обнаружения обрыва проволоки используется импульсный принцип, который позволяет точно определять сигнал обрыва проволоки любой бобины в каждой секции клетки, обеспечивая точность обнаружения. Через дисплей на сенсорном экране оператор может быстро решить проблему и начать следующий запуск.

3.4 Машина использует программируемый логический контроллер Inovance PLC и полевую шину для унифицированного управления и координации рабочего состояния всех частей машины, а также использует частотный преобразователь для управления запуском и работой асинхронного двигателя. Сенсорный экран Inovance используется для установки и отображения различных параметров процесса. Система электронного управления технологически продвинута, проста в эксплуатации и надежна в работе.

4. Основные технические параметры

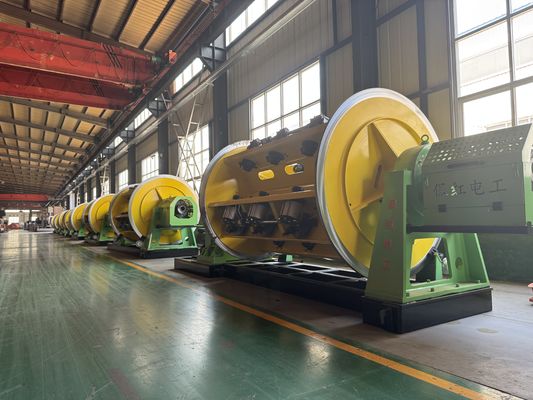

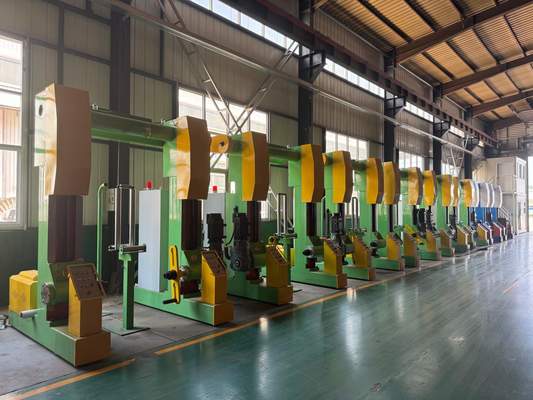

5.Фотографии

6. Фото упаковки

7. Введение на нашу фабрику и в компанию

Компания Hejian Baohong Electrical Machinery Co., Ltd. была основана в 2006 году. Наша компания расположена в зоне экономического развития города Хэцзянь, провинция Хэбэй, и является крупнейшим профессиональным производителем машин для скрутки и прокладки проволоки в Северном Китае.

С 2006 года, благодаря заботе и поддержке наших клиентов, Baohong Machinery посвятила себя исследованиям и разработке машин для скрутки и прокладки проволоки и добилась значительных улучшений. Теперь мы стали единственным заводом в Китае, который может разрабатывать производство ригидных скруточных машин серии JLK в виде поточной линии, а также мы самостоятельно разработали линии скрутки типа JGB Bow skip, линии кабельной сборки типа CGB Bow skip и линии прокладки типа CLY High speed Cradle.

В настоящее время Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10000 квадратных метров, производственный цех - 8000 квадратных метров. В нашей компании работает 60 сотрудников, в том числе 10 сотрудников отдела исследований и разработок. Годовой объем производства в настоящее время превышает 10 миллионов долларов, и мы стали одним из самых важных производителей машин для скрутки в Китае.
