Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название оборудования: | Кабель медной проволоки садя машину на мель | Тип: | JGG-400/JGG-500/JGG-630 |
|---|---|---|---|
| форма: | трубчатый | Материалы: | Медь, металл, стальная провода |
| Применимо к: | Скручивание проводов | Гарантийный срок: | 1 год |
| Цвет оборудования: | Индивидуальные | ||
| Выделить: | Трубчатый тип кабель садя машину на мель,Медная проволока трубчатое Strander,Электрическая кабельная проводка садя машину на мель |
||

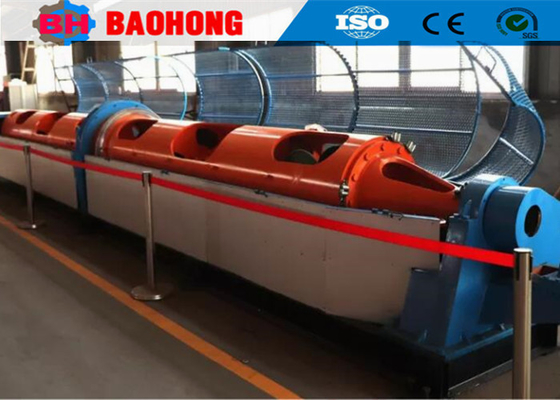

Машина для скручивания электрического медного провода трубчатого типа
1. Применение
Высокоскоростные машины в основном используются для скручивания медной проволоки, алюминиевой проволоки, стальной проволоки, ACSR и троса. В комплекте с лентообмоточной головкой, может использоваться для изоляции жил и некоторых процессов скручивания контрольного кабеля.
2. Особенности
2.1 Трубчатый корпус выполнен целиком с небольшим радиальным биением. Он опирается на подшипники с обеих сторон и работает с очень низким уровнем шума.
2.2 Шпуля зажимается дисковыми пружинами и освобождается пневматическим устройством.
2.3 Может точно оценивать сигнал обрыва любой шпули в каждой скручивающей клетке, используя сканирование цифровых величин, а положение обрыва может отображаться на сенсорном экране.
2.4 Машина использует ПЛК для управления всей линией. Электрическая система управления передовая по технологии, проста в эксплуатации, надежна в работе.
3. Компоненты оборудования
3.1. Машина размотки 1 комплект
3.2. Скручиватель 1 комплект
3.3. Основная трансмиссионная структура 1 комплект
3.4. Измерительное устройство 1 комплект
3.5. 36 уровней передачи 1 комплект
3.6. Машина с двойным колесным тягачом 1 комплект
3.7. Рама для кабеля с осевой намоткой 1 комплект
3.8. Электрическая система управления 1 комплект
4. Технические параметры
|
Модель (Трубчатая скручивающая машина)
|
JGG-400 | JGG-500 | JGG-630 | |
| Диаметр одного провода |
Медь
|
φ1.2-2.6 мм | φ1.4-4 мм | φ2-7 мм |
|
Алюминий
|
φ1.8-2.6 мм | φ1.8-4 мм | φ2-7 мм | |
|
Максимальный наружный диаметр скрученного проводника
|
φ7 мм | φ10 мм | φ12 мм | |
| Шаг скрутки | Скручивающая клетка на 6 шпуль | 37-281 мм | 44-338 мм | 82-620 мм |
| Скручивающая клетка на 12 шпуль | 37-281 мм | 44-338 мм | 82-620 мм | |
| Скручивающая клетка на 18 шпуль | 44-334 мм | 44-338 мм | 82-620 мм | |
| Скорость вращения | Скручивающая клетка на 6 шпуль | 600 об/мин | 600 об/мин | 400 об/мин |
| Скручивающая клетка на 12 шпуль | 600 об/мин | 500 об/мин | 300 об/мин | |
| Скручивающая клетка на 18 шпуль | 450 об/мин | 400 об/мин | 230 об/мин | |
| Капстан | Диаметр колеса капстана | φ600 мм | φ800 мм | φ1000 мм |
|
Максимальное тяговое усилие
|
3T | 5T | 5T | |
|
Мощность двигателя
|
22 кВт | 30 кВт | 37 кВт | |
|
Размер шпули
|
400 мм | 500 мм | 630 мм | |
|
Центральная шпуля размотки
|
400 мм | 500 мм | 630 мм | |
|
Шпуля намотки
|
1250 мм | 1600 мм | 2000 мм | |
5. Фотографии
6. Фотографии упаковки
7. Наша фабрика и введение
Hejian Baohong Electrical Machinery Co., Ltd. была основана в 2006 году. Наша компания расположена в зоне экономического развития города Хэцзянь, провинция Хэбэй, является крупнейшим профессиональным производителем машин для скручивания проволоки и укладки в Северном Китае.
С 2006 года, опираясь на заботу и поддержку наших клиентов, Baohong Machinery посвятила себя исследованиям и разработке машин для скручивания проволоки и укладки и добилась больших успехов. Сейчас мы стали единственной фабрикой, которая может разрабатывать производство серии жестких скручивающих машин JLK для обработки на сборочной линии в Китае, а также самостоятельно разработали линии скручивания JGB Bow skip, линии кабелеукладки типа CGB Bow skip и высокоскоростные линии укладки типа CLY Cradle.
В настоящее время Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10000 квадратных метров, производственный цех 8000 квадратных метров. В нашей компании работает 60 сотрудников, в том числе 10 сотрудников отдела исследований и разработок. Годовой объем производства в настоящее время составляет более 10 миллионов долларов США, и компания превратилась в одного из самых важных производителей скручивающих машин в Китае.
