Подробная информация о продукте:
Оплата и доставка Условия:
|
| Product name: | 1250mm Drum Laying Up Machine | Косоглазые: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Use for: | Cable laying up | Stranding Pitch(1000): | 200-2000 mm |
| Capstan Wheel Diameter(630): | 1000 | Марка инвертора: | Сименс |
| Марка двигателя: | Сименс | Equipment painting: | Optional |
| Guarantee time: | 1 yeear | ||
| Выделить: | класть барабанчика 1250mm - вверх по машине,Производственное оборудование кабеля высокой точности,класть кабеля 60m/min - вверх по машине |
||
1250мм барабанная установка оборудования для производства высокоточных кабелей
1. Применение
Машина для установки используется для кабелирования многоядерных, резиновых кабелей, пластиковых кабелей питания, телефонных кабелей, кабелей управления, кабелей из ПВХ, кабелей XLPE с железной броней или без нее, кабелей для горной промышленности,низко- и средне-низковольтные кабели питания.
2. Особенности
2.1 Машина для прокладки кабелей типа клетки на 100% закручена и застряла.
2.2 Разработаны для установки силовых проводников с 3-5 круглыми ядрами и прямыми или секторообразными ядрами.
2.3 оборудованные двойным колесным тяговым капстаном при прохождении небольших кабелей или с вытяжкой гусеницы для больших кабелей питания.
2.4 Машина оснащена системой управления HMI+PLC для предварительного настройки наложения и синхронизации скорости с загрузкой.
2.5 Независимые двигатели с вращающимися стойками отсчёта вращаются синхронно с вращающимся подъемом, могут также вращаться независимо.Поворачивающийся подъемный стенд поддерживается под роликами повышенной жесткостью конструкции, надежность и стабильность вращения.
3. Технические параметры
| Модель (машина для установки) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Диаметр однопровода | φ5-10 мм | φ5-12 мм | φ8-20 мм | φ8-25 мм | φ10-35 мм | |
| Максимальная ОД на проводке | φ30 мм | φ40 мм | φ63 мм | φ70 мм | φ80 мм | |
| Стрельба на берегу | 50-800 мм | 95-1500 мм | 200-2000 мм | 420-3500 мм | 550-5176 мм | |
| Капстан | Диаметр колеса Capstan | 1000 мм | 1200 мм | 1800 мм | 2000 мм | 2500 мм |
| Максимальная сила оттягивания | 10 Т | 12 Т | 15 Т | 20 Т | 25 Т | |
| Мощность двигателя | 18.5 кВт | 22 кВт | 30 кВт | 37 кВт | 55 кВт | |
| Размер бобина | 630 мм | 800 мм | 1000 мм | 1250 мм | 1600 мм | |
| Поднимающий боббин | 1600 мм | 1800 мм | 2000 мм | 2500 мм | 3150 мм | |
| Максимальная линейная скорость отвода | 60 м/мин | 60 м/мин | 34 м/мин | 28 м/мин | 21 м/мин | |
| Центральная высота | 1000 мм | 1000 мм | 1000 мм | 1000 мм | 1000 мм | |

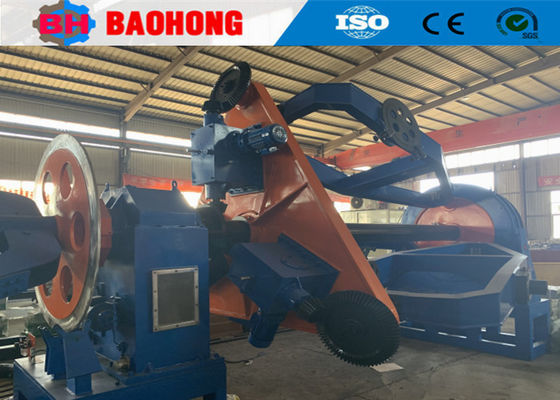

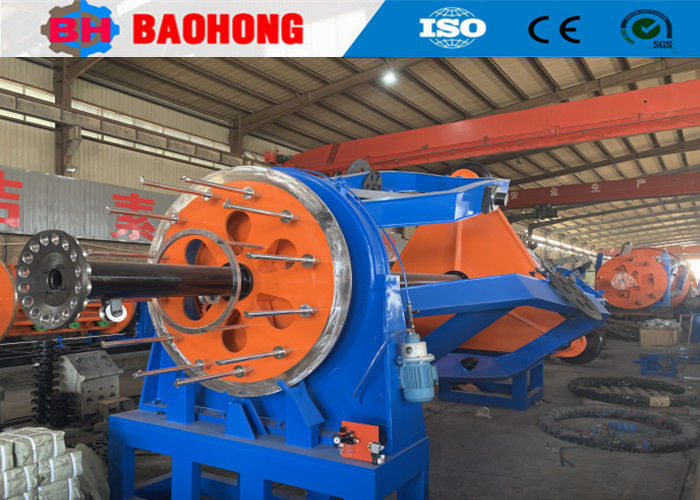

4Фотографии.
5Фото упаковки.
6Наша фабрика и знакомство.
Hejian Baohong Electrical Machinery Co., Ltd была основана в 2006 году.был крупнейшим профессиональным производителем станков для прокладки проволоки и станков для установки в Северном Китае.
С 2006 года, полагаясь на заботу и поддержку наших клиентов,Baohong Machinery была посвящена исследованиям и разработке проволока натягивания машины и кладки-машины и сделал большое улучшениеТеперь мы стали единственным заводом, который может развить производство JLK жесткой линии обработки линий сборки в Китае,и мы также самостоятельно разработали JGB Bow пропустить линий наклонения, кабельные линии типа CGB Bow skip и высокоскоростные кабельные линии CLY Cradle.
Сейчас компания Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10000 квадратных метров, производственная мастерская 8000 квадратных метров.Ежегодный объем производства составляет более 10 миллионов долларов в настоящее время, и превратился в одного из самых важных производителей станков в Китае.
