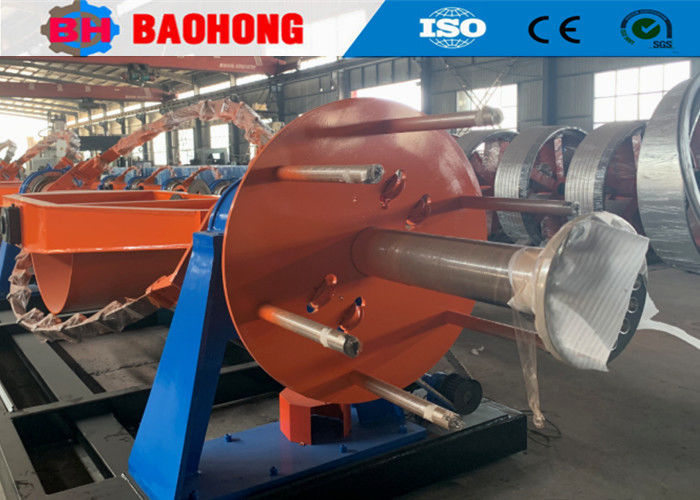

Машина для скрутки кабелей управления с 1400-мм тянущим барабаном
1. Применение
Эта машина в основном используется для процесса скрутки контрольных кабелей, мини-кабелей и кабелей ABC, а также для скрутки токопроводящих жил, с высокой скоростью и низким уровнем шума.
2. Компоненты
Центральный размоточный стан, проволочная скруточная клетка типа «дуга», держатель сборочной матрицы, стан для заполнения тросом, машина для неметаллической обмотки, тянущее устройство, приемное устройство с поперечным движением, электрическая система управления и система защиты безопасности.
3. Технические данные
| Модель (Машина для скрутки с пропуском) |
JGB-630(500) |
JGB-700 |
JGB-800
|
| Диаметр одиночной проволоки |
Медь |
φ1.8-5 мм |
φ2-5 мм |
φ2.5-5 мм |
| Алюминий |
φ2.0-5 мм |
φ2.5-5 мм |
φ3.0-5 мм |
Оцинкованная стальная проволока
|
φ1.0-4.0 мм |
φ1.2-4.0 мм |
φ1.5-4.0 мм |
Максимальный наружный диаметр скрученного проводника
|
φ35-55 мм |
φ35-55 мм |
φ35-55 мм |
| Шаг скрутки |
Скруточная клетка на 6 бобин |
31.1-235.0мм |
31.1-235.0мм |
31.1-235.0мм |
| Макс. Скорость вращения |
Скруточная клетка на 6 бобин |
1000 об/мин |
800 об/мин |
700 об/мин |
| Тянущий барабан |
Диаметр тянущего колеса |
1200 мм |
1400 мм |
1400 мм |
| Максимальное тяговое усилие |
10 т |
10 т |
12 т |
Мощность двигателя
|
37 кВт |
45 кВт |
55 кВт |
Размер бобины
|
630*475*127 |
710*530*127 |
800*600*127 |
Центральная размоточная бобина
|
630*475*127 |
710*530*127 |
800*600*127 |
Приемная бобина
|
1250*950*80 |
1600*1180*80 |
1600*1180*80 |
Максимальная линейная скорость вытяжки
|
235 м/мин |
200 м/мин |
170 м/мин |
Центральная высота
|
1000 мм |
1000 мм |
1000 мм |
4. Фотографии
5. Фотографии упаковки
6. Наша фабрика и введение
Компания Hejian Baohong Electrical Machinery Co., Ltd. была основана в 2006 году. Наша компания расположена в зоне экономического развития города Хэцзянь, провинция Хэбэй, и является крупнейшим профессиональным производителем машин для скрутки и прокладки проволоки на севере Китая.
С 2006 года, благодаря заботе и поддержке наших клиентов, Baohong Machinery посвятила себя исследованиям и разработке машин для скрутки и прокладки проволоки и добилась значительных улучшений. Теперь мы стали единственным заводом, который может разрабатывать производство серии жестких скруточных машин JLK для поточной обработки в Китае, а также мы самостоятельно разработали линии скрутки с пропуском типа «дуга» JGB, линии кабельной скрутки типа «дуга» CGB и линии прокладки типа «люлька» CLY.
В настоящее время Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10000 квадратных метров, производственный цех 8000 квадратных метров. В нашей компании работает 60 сотрудников, в том числе 10 специалистов по исследованиям и разработкам. Годовой объем производства в настоящее время превышает 10 миллионов долларов, и компания превратилась в одного из самых важных производителей машин для скрутки в Китае.
