Подробная информация о продукте:
Оплата и доставка Условия:
|
| Описание оборудования: | Высокоскоростной планетарный тип кабель садя машину на мель | Функция: | Скрутка проволоки |
|---|---|---|---|
| Тип: | Планетарный | Размеры бобинки: | 400 mm, 500 mm, 630 mm, etc |
| Материалы: | Медные, Ал, стальные провода | Проводник OD Максимальн Stranded (400): | 28 мм |
| Цвет оборудования: | как запрос | Приложение: | Садить провод Cu, Al, ACSR и изолированные провода на мель с назад-извивом |
| Выделить: | высокоскоростная планетарная тростильная машина,станция для скрутки электрических контрольных кабелей,Планетарный тип кабель садя машину на мель |
||

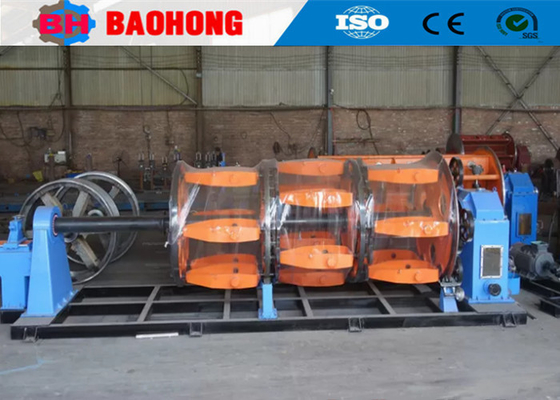

Высокоскоростная планетарная кабелеструнная машина для электротехнических кабелей
1. Назначение
Машина используется для скрутки медных и алюминиевых проволок, АС и изолированных проводов с обратным вращением. Также может использоваться для бронирования стальной проволокой или экранирования кабелей медью.
2. Основные характеристики
2.1. Метод обратного вращения: планетарный механизм.
2.2. Катушка зажимается дисковыми пружинами и освобождается пневматическим устройством.
2.3. Машина широко применяется, удобна в эксплуатации и имеет низкий уровень шума.
2.4. Машина оснащена ПЛК для управления всей линией, электросистема управления отличается передовыми технологиями, простотой эксплуатации и надежностью в работе.
3. Технические параметры
| Модель (Планетарная струнная машина) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Диаметр одиночной проволоки | Медь | φ1-1.6 мм | φ1-4 мм | φ1.2-5 мм | φ1.5-5 мм |
| Алюминий | φ1.2-2 мм | φ1.2-4 мм | φ1.4-5 мм | φ2.0-5 мм | |
| Максимальный наружный диаметр скрученного проводника | φ14 мм | φ28 мм | φ35 мм | φ45 мм | |
| Шаг скрутки | Скруточный каркас на 6 катушек | 26-435 | 39-695 | 44-770 | 48-840 |
| Скруточный каркас на 12 катушек | 30-526 | 43-774 | 47-858 | 50-928 | |
| Скруточный каркас на 18 катушек | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Скруточный каркас на 24 катушки | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Скорость вращения | Скруточный каркас на 6 катушек | 218 об/мин | 120 об/мин | 106 об/мин | 55 об/мин |
| Скруточный каркас на 12 катушек | 118 об/мин | 110 об/мин | 97.5 об/мин | 45 об/мин | |
| Скруточный каркас на 18 катушек | 108 об/мин | 100 об/мин | 82.9 об/мин | 35 об/мин | |
| Скруточный каркас на 24 катушки | 98 об/мин | 90 об/мин | 74 об/мин | 25 об/мин | |
| Тянущее устройство | Диаметр колеса тянущего устройства | 1000 мм | 1600 мм | 1800 мм | 2000 мм |
| Максимальное тяговое усилие | 2T | 5T | 10T | 15T | |
| Мощность двигателя | 18.5 кВт | 22 кВт | 37 кВт | 55 кВт | |
| Размер катушки | 315 мм | 400 мм | 500 мм | 630 мм | |
| Центральная подающая катушка | 315 мм | 1250 мм | 1600 мм | 1600 мм | |
| Приемная катушка | 1250 мм | 2000 мм | 2000 мм | 2500 мм | |
| Максимальная линейная скорость тянущего устройства | 25 м/мин | 30 м/мин | 34.7 м/мин | 20 м/мин | |
| Центральная высота | 1000 мм | 1000 мм | 1000 мм |
1100 мм
|
|
4. Фото
5. Фото упаковки
6. Наша фабрика и введение
Компания Hejian Baohong Electrical Machinery Co., Ltd. была основана в 2006 году. Наша компания расположена в зоне экономического развития города Хэцзянь, провинция Хэбэй, и является крупнейшим профессиональным производителем кабелеструнных и кабелеукладочных машин на севере Китая.
С 2006 года, благодаря заботе и поддержке наших клиентов, Baohong Machinery занимается исследованиями и разработками кабелеструнных и кабелеукладочных машин и добилась значительных успехов. Теперь мы стали единственным заводом в Китае, который может разрабатывать и производить серию жестких кабелеструнных машин JLK в виде поточной линии, а также мы самостоятельно разработали кабелеструнные линии JGB с планетарным механизмом, кабелеукладочные линии CGB с планетарным механизмом и высокоскоростные кабелеукладочные линии CLY с колыбельным механизмом.
В настоящее время Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10000 квадратных метров, производственные цеха - 8000 квадратных метров. В нашей компании работает 60 сотрудников, в том числе 10 специалистов по исследованиям и разработкам. Годовой объем производства в настоящее время превышает 10 миллионов долларов, и компания превратилась в одного из самых важных производителей кабелеструнных машин в Китае.
