Тип люлька машина для укладки кабеля 1600 барабанная скручивающая машина энергосбережение
1. Приложение
Машина используется для прокладки многожильных кабелей низкого напряжения из ПВХ, силовых кабелей среднего и высокого напряжения с пластиковой изоляцией и резиновых кабелей. Сечение жил кабеля 24—630 кв. мм2. Машина может производить 3-жильный кабель, 4-жильный кабель, 5-жильный кабель, кабель «4+1» и кабель «3+2».
2. Особенности
2.1. Центральная отдача поддерживается более устойчивой стойкой и роликом.
2.2 Система привода постоянного или переменного тока, управляемая ПЛК, с гарантированной синхронизацией и простотой обслуживания.
2.3 При скрутке расщепляющегося проводника с фазокорректирующими устройствами обратной связи и специальными матрицами, гарантирующими высокое качество скрутки.
2.4 Контроллер постоянного тока или переменной частоты для достижения медленного запуска, остановки и аварийной ситуации с отдельным пневматическим тормозом-бабочкой для каждой части.
2.5 Простой сенсорный экран и система ПЛК.
3. Технические параметры
| Модель (машина для укладки) |
CLY-630/3+3 |
CLY-800/3+3 |
КЛИ -1000/3+1+1 |
CLY -1250/3+1+1 |
CLY -1600/3+1+1 |
| Диаметр одиночного провода |
φ5-10 мм |
φ5-12 мм |
φ8-20 мм |
φ8-25 мм |
φ10–35 мм |
| Максимальный внешний диаметр многожильного проводника |
φ30 мм |
φ40 мм |
φ63 мм |
φ70 мм |
φ80 мм |
| Шаг скрутки |
50-800 мм |
95-1500 мм |
200-2000 мм |
420-3500 мм |
550-5176 мм |
| шпиль |
Диаметр шпилевого колеса |
1000 мм |
1200 мм |
1800 мм |
2000 мм |
2500 мм |
| Максимальная сила отрыва |
10 Т |
12 Т |
15 Т |
20 Т |
25 Т |
| Мощность двигателя |
18,5 КВт |
22 КВт |
30 КВт |
37 КВт |
55 КВт |
| Размер шпульки |
630 мм |
800 мм |
1000 мм |
1250 мм |
1600 мм |
| Приемная бобина |
1600 мм |
1800 мм |
2000 мм |
2500 мм |
3150 мм |
| Максимальная линейная скорость тяги |
60 м/мин |
60 м/мин |
34 м/мин |
28 м/мин |
21 м/мин |
| Центральная высота |
1000 мм |
1000 мм |
1000 мм |
1000 мм |
1000 мм |

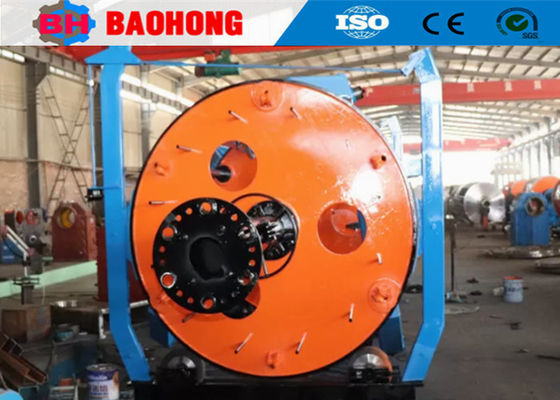

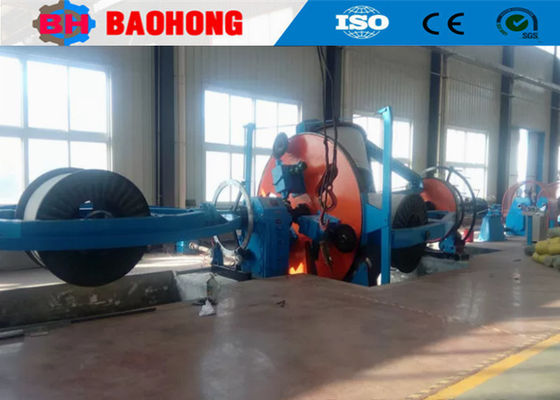

4. Фотографии
5. Упаковка фотографий
6. Наша фабрика и введение
Компания Hejian Baohong Electrical Machinery Co., Ltd. была основана в 2006 году. Наша компания расположена в зоне экономического развития города Хэцзянь провинции Хэбэй и является крупнейшим профессиональным производителем машин для скрутки и укладки проволоки в Северном Китае.
С 2006 года, полагаясь на заботу и поддержку наших клиентов, компания Baohong Machinery занимается исследованиями и разработками машин для скрутки и укладки проволоки и добилась значительных улучшений. Теперь мы стали единственной фабрикой, которая может развивать производство серии жестких крутильных машин JLK для сборочной линии в Китае, а также мы независимо разработали скиповые линии скрутки JGB Bow, кабельные линии скипового типа CGB и высокоскоростные линии укладки люльки CLY.
В настоящее время компания Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10 000 квадратных метров, производственный цех - 8 000 квадратных метров. В нашей компании работают 60 сотрудников, в том числе 10 сотрудников, занимающихся исследованиями и разработками. Годовой объем производства в настоящее время превышает 10 миллионов долларов, и компания превратилась в одного из самых важных производителей крутильных машин в Китае.
