| Описание оборудования: | Множественная планетарная садя на мель машина | Статус оборудования: | Новый |
|---|---|---|---|
| Тип: | Планеты и Солнце | Размер катушки: | 315 400 500 630 800 1000 |
| Материалы: | Сталь | Цвет оборудования: | Индивидуальные |
| Код ТН ВЭД: | 847940 | Гарантийный срок: | 12 месяцев |
| Выделить: | кабельная проводка делая машину,электрический кабель делая машину |
||
Высококачественная планетарная кабельная машина для скрутки трубчатого типа
1. Применение
Клетевая скруточная машина используется для скрутки медных и алюминиевых проводов, АСКП и изолированных проводов с обратным скручиванием. При оснащении бронирующей головкой планетарная скруточная машина также может производить кабели со стальной проволочной броней или медным экранирующим слоем.
2. Основные характеристики
1. Метод обратного скручивания: Солнечная и планетарная зубчатая передача.
2. Безосевая каркасная клетка оснащена механизмом фрикционного контроля натяжения.
3. Трансмиссионные валы связывают все части машины для поддержания стабильного шага скрутки, который также может быть выбран с помощью частотной синхронизации для управления машиной.
4. Машина широко используется, удобна в эксплуатации и имеет низкий уровень шума.
3. Конфигурация
Размотка, основные блоки на 6, 12, 18, 24 и 30 катушек, держатель фильеры, лентообмотчик, бронировочный блок, тянущее устройство, приемное устройство, приводная система и электрическая система.
4. Технические параметры
| Модель (Планетарная скруточная машина) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Диаметр одиночного провода | Медь | φ1-1,6 мм | φ1-4 мм | φ1,2-5 мм | φ1,5-5 мм |
| Алюминий | φ1,2-2 мм | φ1,2-4 мм | φ1,4-5 мм | φ2,0-5 мм | |
| Максимальный наружный диаметр скрученного проводника | φ14 мм | φ28 мм | φ35 мм | φ45 мм | |
| Шаг скрутки | Скруточная клетка на 6 катушек | 26-435 | 39-695 | 44-770 | 48-840 |
| Скруточная клетка на 12 катушек | 30-526 | 43-774 | 47-858 | 50-928 | |
| Скруточная клетка на 18 катушек | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Скруточная клетка на 24 катушки | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Скорость вращения | Скруточная клетка на 6 катушек | 218 об/мин | 120 об/мин | 106 об/мин | 55 об/мин |
| Скруточная клетка на 12 катушек | 118 об/мин | 110 об/мин | 97,5 об/мин | 45 об/мин | |
| Скруточная клетка на 18 катушек | 108 об/мин | 100 об/мин | 82,9 об/мин | 35 об/мин | |
| Скруточная клетка на 24 катушки | 98 об/мин | 90 об/мин | 74 об/мин | 25 об/мин | |
| Тянущее устройство | Диаметр колеса тянущего устройства | 1000 мм | 1600 мм | 1800 мм | 2000 мм |
| Максимальное тяговое усилие | 2Т | 5Т | 10Т | 15Т | |
| Мощность двигателя | 18,5 кВт | 22 кВт | 37 кВт | 55 кВт | |
| Размер катушки | 315 мм | 400 мм | 500 мм | 630 мм | |
| Центральная размоточная катушка | 315 мм | 1250 мм | 1600 мм | 1600 мм | |
| Приемная катушка | 1250 мм | 2000 мм | 2000 мм | 2500 мм | |
| Максимальная линейная скорость тянущего устройства | 25 м/мин | 30 м/мин | 34,7 м/мин | 20 м/мин | |
| Центральная высота | 1000 мм | 1000 мм | 1000 мм | 1100 мм | |

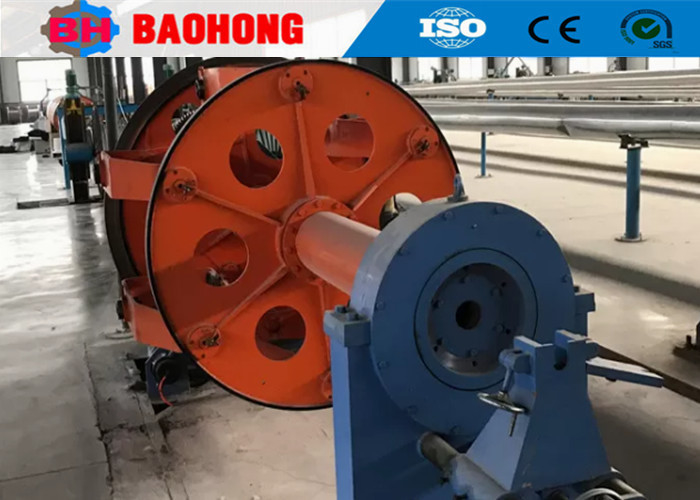

5. Фотографии
