Скрутка медно-алюминиевого кабеля стала проще: профессиональное решение для жесткой машины

Простая и легкая скрутка алюминиевых и медных кабелей: профессиональное решение на жесткой машине

1. Применение

Эта  машина  используется главным образом для уплотнения крупногабаритных ибольшой длины сталеалюминиевых проволок 2.1.  медного, алюминиевогои 2.1.  сплава проводников без обратной скрутки; она может также быть использована для необратной скрутки и уплотнения круглых, специальной формы 2.1.  секторных жильных сердечников. 2. Основные компоненты 2.1.  Размоточная стойка

Φ630

                                          2.2. Стойка для направления проволоки типа #                                              2.3. Скрутчик 6B, 12B, 18B

   2.4. Устройство для сборки проволоки и уплотнения

                      2.5.

Счетчик метража (механический, электронный)                 2.9.

2.6. Мощный двухбарабанный тянущий ролик Φ 20002.9.

     2.7. Колонная размоточная стойка Φ 2500

                             2.8. Электрическая система управления

                                                  2.9.

Система защиты безопасности

2.10. Устройство боковой загрузки нижних катушек

3. Основные характеристики

3.1. Вся машина использует отдельную трансмиссию с валом, расположенным на полу, а скручивающий корпус приводится во вращение специальным редуктором. По сравнению с традиционным каркасным скрутчиком с трансмиссией через вал, расположенный на полу, она имеет упрощенную конструкцию, что делает техническое обслуживание оборудования более удобным.

3.2. Управление всей машиной осуществляется с помощью ПЛК серии S7-Smart200, а различные параметры производственного процесса настраиваются через сенсорный экран. Каждая секция каркаса и тянущего ролика приводится в движение серводвигателем Jiangsu Zhima, а драйвер двигателя представляет собой устройство с частотным преобразователем. Для обеспечения точности передачи приводной двигатель использует обратную связь по инкрементному энкодеру, а вся машина использует метод шинной связи для обеспечения точности передачи сигнала. В реальном производстве пользователи устанавливают технологические параметры, такие как шаг каждой секции каркаса и скорость производственной линии на сенсорном экране в соответствии с требуемыми спецификациями кабеля. При запуске скорость каждой трансмиссионной части автоматически рассчитывается ПЛК для обеспечения синхронизации всей машины и точности шага скрутки, а также для достижения бесступенчатого регулирования скорости всей машины. Электронная система управления обладает передовыми технологиями, удобным управлением и надежной работой.

3.3. Импульсный принцип используется для обнаружения обрыва проволоки, что позволяет точно определять сигнал обрыва проволоки любой катушки в каждой секции каркаса, обеспечивая точность обнаружения. Через дисплей на сенсорном экране оператор может быстро решить проблему и начать следующий запуск.

3.4. Машина использует программируемый контроллер S7-200 и полевую шину для унифицированного управления и координации рабочего состояния всех частей машины, а также использует частотный преобразователь для управления запуском и работой асинхронного двигателя. Сенсорный экран используется для установки и отображения различных технологических параметров. Электронная система управления технологически продвинута, проста в эксплуатации и надежна в работе.

4. Основные технические параметры

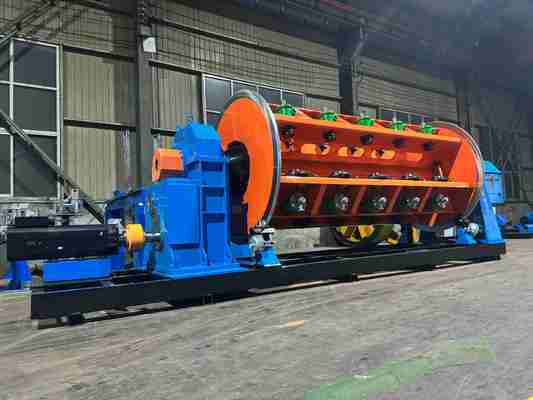

5.Фотографии

6.Фото упаковки

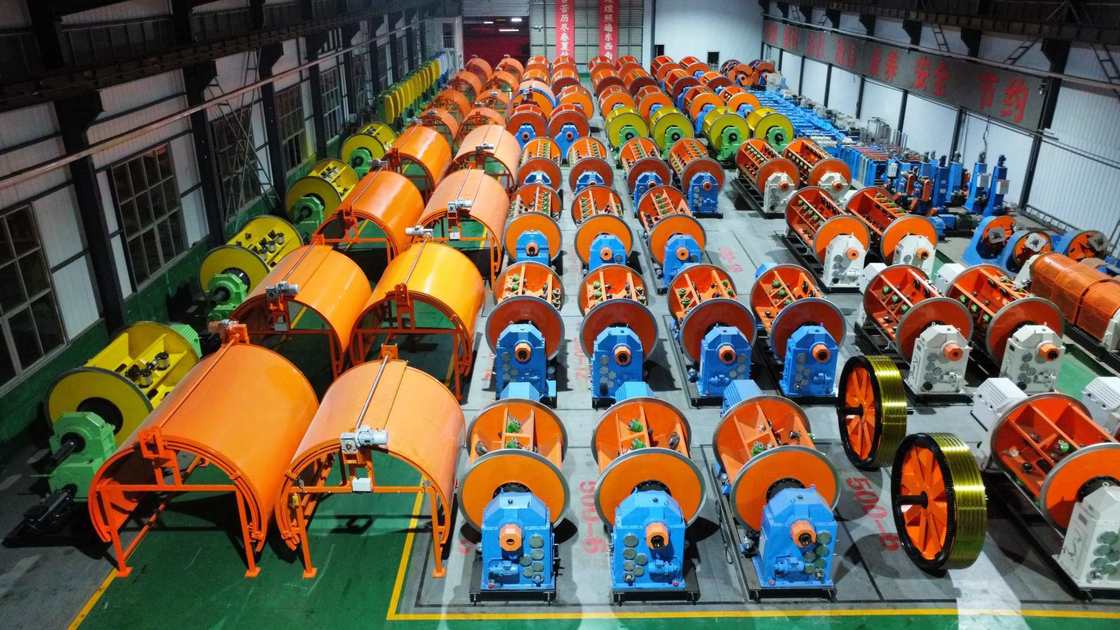

7.Наша фабрика и введение

Компания Hebei Baohong Electrical Machinery Co., Ltd. была основана 1 августа 2006 года. Расположенная в промышленной зоне поселка Шава, город Хэбэй, который находится в треугольном центре Пекина, Тяньцзиня и Шицзячжуана, компания пользуется удобной транспортной доступностью и богатыми запасами железа и стали. Начав с производства серии скруточных машин, компания прошла 18 лет развития.

Полностью полагаясь на преимущества талантов и техническую мощь, компания постоянно исследует и разрабатывает новые технологии и процессы, достигая стабильного роста и постепенно превращаясь в комплексное экономическое предприятие с передовыми производственными технологиями, мощными производственными возможностями и торговыми сетями, охватывающими всю страну и зарубежные страны.

Компания занимает площадь 30 000 квадратных метров, имеет более 100 сотрудников, включая 12 инженеров-механиков и электриков, а ее обрабатывающее оборудование составляет более 60 миллионов юаней. В настоящее время, благодаря внедрению крупномасштабного обрабатывающего оборудования и исследованию, разработке и совершенствованию процессов, компания стала единственным производителем в Китае, который производит агрегаты серии каркасных скруточных машин JLK на конвейерной линии.
