Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название оборудования: | Машина жесткого типа для алюминиевого провода и кабеля | Материал: | Сталь/Cu/Al |
|---|---|---|---|
| Размеры барабанов: | 500/630/700 | Цвет оборудования: | индивидуальный |
| Гарантийный срок: | 1 год | Устройство загрузки рулона: | Одиночная загрузка катушки |
| Выделить: | жесткая тростильная машина для алюминиевой проволоки,тростильная машина для алюминиевых кабелей,машина для трощения с пропусками для проволоки |
||
Жесткая машина для скрутки алюминиевой проволоки и кабеля
1. Применение
Эта машина в основном используется для некрутящейся скрутки сталеалюминиевых проводов (ACSR) и алюминиевых сплавов большого сечения и большой длины. Она также может применяться для некрутящейся скрутки и компактирования медных проводников с круглыми, специальными и секторными жилами.
2. Основные компоненты
2.1 Размоточный станок Φ1600
2.2 Направляющий станок типа #
2.3 Скрутчик 12B, 18B
2.4 Фильера для сборки проволоки и устройство компактирования
2.5 Счетчики метража (механические, электронные)
2.6 Сильный двухбарабанный тянущий ролик Φ1600
2.7 Барабанный приемный станок колонного типа Φ1800 с перемещением
2.8 Система электроуправления
2.9 Система защиты
3. Особенности
3.1 Вся машина приводится в движение независимым двигателем, а каждая секция клетки и тянущего ролика приводятся в движение отдельным синхронным серводвигателем с постоянными магнитами. Клетка приводится во вращение через специальную коробку передач, что упрощает конструкцию по сравнению с традиционными жесткими скрутчиками с приводом от вала, расположенного на земле, и делает обслуживание оборудования более удобным.
3.2 Управление всей машиной осуществляется с помощью ПЛК серии Inovance, а различные параметры производственного процесса устанавливаются через сенсорный экран. Каждая секция клетки и тянущего ролика приводятся в движение серводвигателем Jiangsu Zhima, а драйвер двигателя представляет собой устройство с частотным преобразователем. Для обеспечения точности передачи приводной двигатель использует обратную связь по оптическому энкодеру, а вся машина использует метод шинной связи для обеспечения точности передачи сигнала. В реальном производстве пользователи устанавливают на сенсорном экране параметры процесса, такие как шаг каждой секции клетки и скорость производственной линии, в соответствии с требуемыми спецификациями кабеля. При запуске скорость каждой части привода автоматически рассчитывается ПЛК для обеспечения синхронизации всей машины и точности шага скрутки, а также для достижения бесступенчатого регулирования скорости всей машины. Система электронного управления обладает передовыми технологиями, удобным управлением и надежной работой.
3.3 Для обнаружения обрыва проволоки используется импульсный принцип, который позволяет точно определять сигнал обрыва проволоки любой бобины в каждой секции клетки, обеспечивая точность обнаружения. Через дисплей на сенсорном экране оператор может быстро решить проблему и начать следующий запуск.
3.4 Машина использует программируемый логический контроллер Inovance PLC и полевую шину для унифицированного управления и координации рабочего состояния всех частей машины, а также использует частотный преобразователь для управления запуском и работой асинхронного двигателя. Сенсорный экран Inovance используется для установки и отображения различных параметров процесса. Система электронного управления технологически продвинута, проста в эксплуатации и надежна в работе.
4.Основные технические параметры
| Модель (Жесткая скруточная машина) | JLK-500/6 | JLK-500/6＋12 | JLK-500/6＋12＋18 | |
| Диаметр одиночной проволоки | Медь | φ1.5-5 мм | φ1.5-5 мм | φ1.5-5 мм |
| Алюминий | φ1.8-5 мм | φ1.8-5 мм | φ1.8-5 мм | |
| Максимальный наружный диаметр скрученного проводника | φ15 мм | φ25 мм | φ35 мм | |
| Шаг скрутки | Секция скрутки на 6 бобин | 60-500 мм | 60-500 мм | 60-500 мм |
| Секция скрутки на 12 бобин | 75-560 мм | 75-560 мм | ||
| Секция скрутки на 18 бобин | 92-680 мм | |||
| Скорость вращения | Секция скрутки на 6 бобин | 308 об/мин | 308 об/мин | 308 об/мин |
| Секция скрутки на 12 бобин | 286 об/мин | 286 об/мин | ||
| Секция скрутки на 18 бобин | 252 об/мин | |||
| Тянущий ролик | Диаметр колеса тянущего ролика | 1250 мм | 1600 мм | 2000 мм |
| Максимальное тяговое усилие | 8 т | 10 т | 12 т | |
| Бобина | PND500 | PND500 | PND500 | |
| Центральная размоточная бобина | PND500 | PND500 | PND500 | |
| Приемная бобина | 1800мм | 2500мм | 2500мм | |
| Максимальная линейная скорость вытяжки | 40 м/мин | 45 м/мин | 50 м/мин | |
| Центральная высота | 1000 мм | 1000 мм | 1000 мм | |

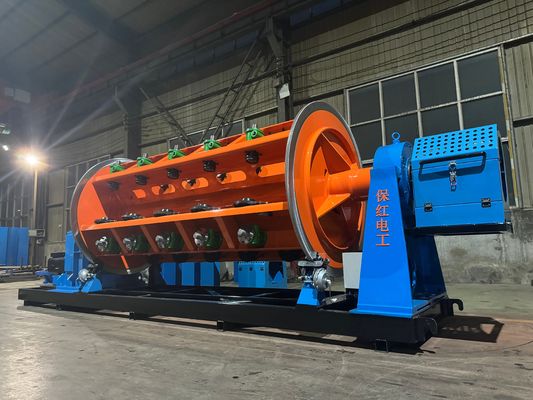

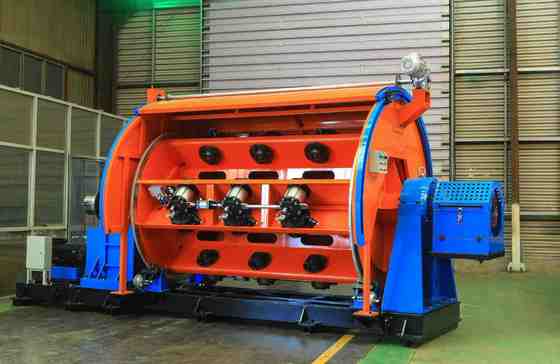

5.Фотографии
6.Фото упаковки
7.Наша фабрика и введение
Компания Hebei Baohong Electrical Machinery Co., Ltd. была основана 1 августа 2006 года. Расположенная в промышленной зоне поселка Шава, город Хэбэй, который находится в треугольном центре Пекина, Тяньцзиня и Шицзячжуана, компания пользуется удобной транспортной доступностью и богатыми запасами железа и стали ресурсов. Начав с производства серии машин для скрутки, компания прошла 18 лет развития.
Полностью полагаясь на преимущества талантов и техническую мощь, компания постоянно исследует и разрабатывает новые технологии и процессы, достигая стабильного роста и постепенно превращаясь в комплексное экономическое предприятие с передовыми производственными технологиями, мощными производственными возможностями и торговыми сетями, охватывающими всю страну и зарубежные страны.
Компания занимает площадь 30 000 квадратных метров, имеет более 100 сотрудников, включая 12 инженеров-механиков и электриков, а ее обрабатывающее оборудование составляет более 60 миллионов юаней. В настоящее время, благодаря внедрению крупномасштабного обрабатывающего оборудования и исследованию, разработке и совершенствованию процессов, компания стала единственным производителем в Китае, который производит серии машин для скрутки с клеткой JLK на сборочной линии.
