Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название оборудования: | Машина ACSR планетарная садя на мель | Тип: | Форма планеты |
|---|---|---|---|
| Размеры бобинки: | 500 630 etc | Материалы: | Медные, Ал, стальные провода |
| Максимальный, который сели на мель проводник OD (315): | φ14 mm | Стрельба на берегу: | без Шаг, регулируемый |
| Гарантийный срок: | 12 месяцев | Цвет оборудования: | необязательный |
| Приложение: | Затягивание | ||
| Выделить: | Машина ACSR планетарная садя на мель,АКСР кабельная планетарная прицепная машина |
||

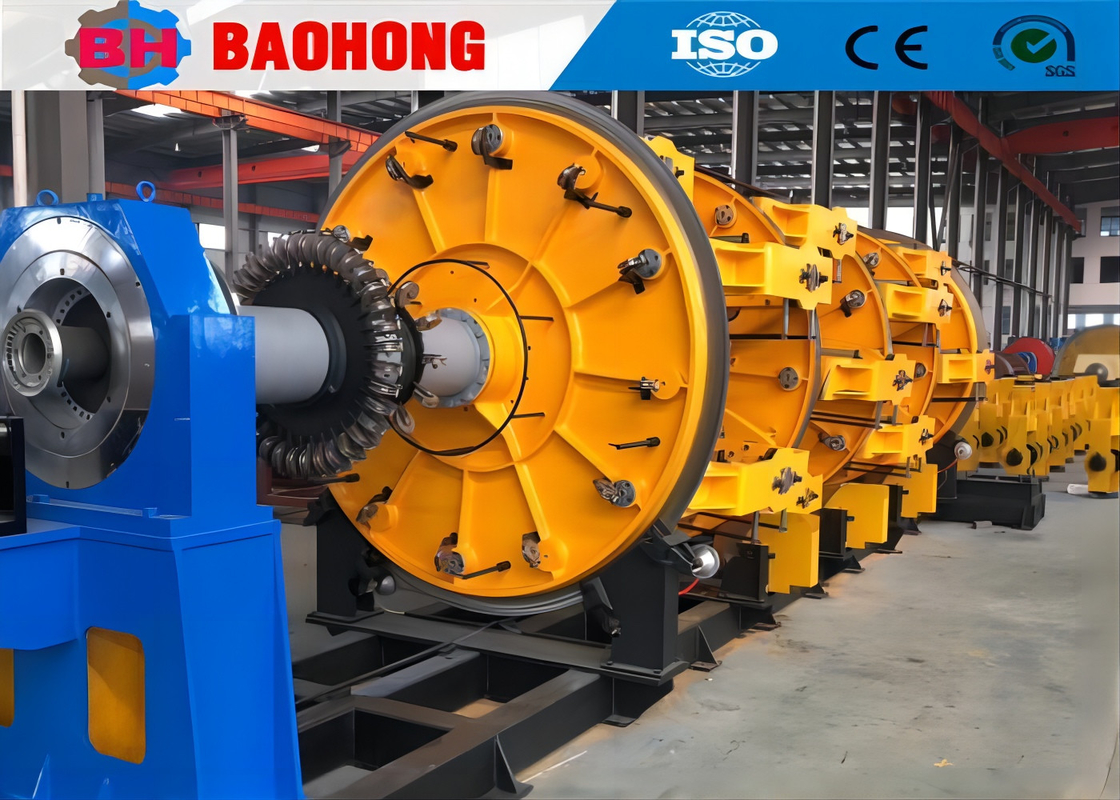

Планетарная машина для скрутки медного алюминиевого кабеля
1. Применение
Эта машина в основном используется для обратной скрутки медных алюминиевых проволочных сердечников, стальных алюминиевых скрученных проволок и изолированных проволочных сердечников.
Новый натяжитель ремня оснащен фрикционным блоком с высокой износостойкостью, что делает регулировку более удобной и продлевает срок службы.
2. Основные характеристики
2.1. Метод обратной скрутки: планетарный механизм.
2.2. Скруточная клетка без оси оснащена механизмом фрикционного контроля натяжения.
2.3. Трансмиссионные валы связывают все части машины для поддержания стабильного шага скрутки, также может быть выбрана частотная синхронизация для управления машиной.
2.4. Высокая жесткость, высокая производительность, высокая скорость и низкая инерция.
2.5. Система управления ПЛК, работающая на сенсорном экране.
3. Технические параметры
| Модель (Планетарная машина для скрутки) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Диаметр одиночной проволоки | Медь | φ1-1.6 мм | φ1-4 мм | φ1.2-5 мм | φ1.5-5 мм |
| Алюминий | φ1.2-2 мм | φ1.2-4 мм | φ1.4-5 мм | φ2.0-5 мм | |
| Максимальный наружный диаметр скрученного проводника | φ14 мм | φ28 мм | φ35 мм | φ45 мм | |
| Шаг скрутки | Скруточная клетка на 6 бобин | 26-435 | 39-695 | 44-770 | 48-840 |
| Скруточная клетка на 12 бобин | 30-526 | 43-774 | 47-858 | 50-928 | |
| Скруточная клетка на 18 бобин | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Скруточная клетка на 24 бобины | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Скорость вращения | Скруточная клетка на 6 бобин | 218 об/мин | 120 об/мин | 106 об/мин | 55 об/мин |
| Скруточная клетка на 12 бобин | 118 об/мин | 110 об/мин | 97.5 об/мин | 45 об/мин | |
| Скруточная клетка на 18 бобин | 108 об/мин | 100 об/мин | 82.9 об/мин | 35 об/мин | |
| Скруточная клетка на 24 бобины | 98 об/мин | 90 об/мин | 74 об/мин | 25 об/мин | |
| Тянущее устройство | Диаметр колеса тянущего устройства | 1000 мм | 1600 мм | 1800 мм | 2000 мм |
| Максимальное тянущее усилие | 2T | 5T | 10T | 15T | |
| Мощность двигателя | 18.5 кВт | 22 кВт | 37 кВт | 55 кВт | |
| Размер бобины | 315 мм | 400 мм | 500 мм | 630 мм | |
| Центральная бобина для подачи | 315 мм | 1250 мм | 1600 мм | 1600 мм | |
| Приемная бобина | 1250 мм | 2000 мм | 2000 мм | 2500 мм | |
| Максимальная линейная скорость тянущего устройства | 25 м/мин | 30 м/мин | 34.7 м/мин | 20 м/мин | |
| Центральная высота | 1000 мм | 1000 мм | 1000 мм |
1100 мм
|
|
4. Прилагаемые документы
4.1 Руководство пользователя 1 экз.
4.2 Чертеж фундамента 1 экз.
4.3 Чертеж внешнего вида 1 экз.
4.4 Схема электромонтажа 1 экз.
4.5 Спецификации переменного/постоянного тока 1 экз.
4.6 Схема прокладки пневматических линий и т.д. 1 экз.
5. Фото
6. Фото упаковки
7. Наша фабрика и представление
Компания Hejian Baohong Electrical Machinery Co., Ltd. была основана в 2006 году. Наша компания расположена в зоне экономического развития города Хэцзянь, провинция Хэбэй, и является крупнейшим профессиональным производителем машин для скрутки и прокладки проводов на севере Китая.
С 2006 года, благодаря заботе и поддержке наших клиентов, Baohong Machinery посвятила себя исследованиям и разработке машин для скрутки и прокладки проводов и добилась значительных успехов. Теперь мы стали единственным заводом в Китае, который может разрабатывать производство серии жестких скруточных машин JLK для поточной обработки, а также мы самостоятельно разработали линии скрутки с дуговым пропуском JGB, кабельные линии с дуговым пропуском типа CGB и высокоскоростные линии прокладки типа CLY с колыбелью.
В настоящее время Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10000 квадратных метров, производственный цех - 8000 квадратных метров. В нашей компании работает 60 сотрудников, в том числе 10 специалистов по исследованиям и разработкам. Годовой объем производства в настоящее время превышает 10 миллионов долларов, и компания превратилась в одного из самых важных производителей машин для скрутки в Китае.
