Подробная информация о продукте:
Оплата и доставка Условия:
|
| Имя: | Трубчатый тип Wire&Cable садя машину на мель | Тип: | Трубчатый тип |
|---|---|---|---|
| Использование: | Проводка проволоки | Материалы: | Медная проволока, провод al и ядр изолированного кабеля. |
| Вьюрки: | 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 800 mm, 1000 mm, 1250 mm | Путь тормоза: | Пневматический тормоз |
| Цвет машины: | Настраиваемый | Гарантийное время: | Один год |
| Выделить: | Высокоскоростное трубчатое Strander,Медное трубчатое Strander,катушка трубчатое Strander 200mm |
||
Высокоскоростная медная трубчатая машина для прокладки проводов и кабелей с 200 мм бобинкой
1. Применение
Трубчатая машина для натягивания используется для медной проволоки, алюминиевой проволоки и изолированного ядра кабеля.Трубчатая пряжа с обратным скручиванием, для 1 + 6 Боббин, 1 + 12 Боббин медные / алюминиевые круглые и компактные проводники и стальные провода.
Например, JGG/1+6 Tubular Stranding Machine, 45 мм2 голых проводов, угол 105 мм, скорость 2500 м/ч. Так, за 12 часов,Скипающая машина может производить 30000 м проводов.Если мы сократим время погрузки и разгрузки, и время остановки хоста, например 3 часа, можно произвести 20000 метров проводника.
2. Особенности
2.1 Мы настраиваем эту трубчатую машину для натяжки в соответствии с требованиями клиентов.
2.2 Машины для натягивания конструкции 1+5 бобин, 1+6 бобин, 1+8 бобин, 1+10 бобин, 1+12 бобин, клетка или в соответствии с требованиями заказчика.
2.3 Бобин: 200 мм, 250 мм, 315 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм согласно стандарту DIN 46397 / модифицированному.
2.4 Трубчатая машина для натяжения, с клетками, поддерживаемыми на хорошем подшипнике с обоих концов.
2.5 Трубчатая клетка обжигается, что уменьшает внутреннее напряжение и увеличивает срок службы.
2.6 Высокая эффективность и скорость, низкий уровень шума, длительный срок службы. 200 / 1 + 6 Максимальная скорость клетки 1400 оборотов в минуту. 200 / 1 + 18 Максимальная скорость клетки 900 оборотов в минуту. 1250 / 1 + 5 Максимальная скорость клетки 100 оборотов в минуту.
2.7 Свинки, закрепленные механическими свинцами: один подвижен, а другой фиксирован, или свинка закреплена на оси застежкой.
2.8 Разное тормозное устройство для натягивания катушки.
2.9 Дисковый тип Пневматический тормоз для Cage.
2.10 Оснащенный ПЛК, необязательно.
2.11 Ключевые коробки передач используют лучшие коробки передач Китая.
2.12 одно электромагнитное устройство для остановки разрыва провода на каждом приспособлении крепления катушки. одно индукционное устройство для остановки на механическом счетчике. Эти устройства будут обнаруживать 99,9% разрыва провода.
3. Технические параметры
|
Модель (машина для прокладки труб)
|
JGG-400 | JGG-500 | JGG-630 | |
| Диаметр однопровода |
Медь
|
φ1,2-2,6 мм | φ1,4-4 мм | φ2-7 мм |
|
Алюминий
|
φ1,8-2,6 мм | φ1,8-4 мм | φ2-7 мм | |
|
Максимальная ОД на проводке
|
φ7 мм | φ10 мм | φ12 мм | |
| Стрельба на берегу |
6 Клетки для бродяги
|
37-281 мм | 44-338 мм | 82-620 мм |
|
12 Клетки для бродяги
|
37-281 мм | 44-338 мм | 82-620 мм | |
|
18 Клетки для бродячих бобин
|
44-334 мм | 44-338 мм | 82-620 мм | |
| Скорость вращения |
6 Клетки для бродяги
|
600 оборотов в минуту | 600 оборотов в минуту | 400 оборотов в минуту |
|
12 Клетки для бродяги
|
600 оборотов в минуту | 500 оборотов в минуту | 300 оборотов в минуту | |
|
18 Клетки для бродячих бобин
|
450 оборотов/мин | 400 оборотов в минуту | 230 оборотов/мин | |
| Капстан |
Диаметр колеса Capstan
|
φ600 мм | φ800 мм | φ1000 мм |
|
Максимальная сила оттягивания
|
3Т | 5T | 5T | |
|
Мощность двигателя
|
22 кВт | 30 кВт | 37 кВт | |
|
Размер бобина
|
400 мм | 500 мм | 630 мм | |
|
Центр выплат Боббин
|
400 мм | 500 мм | 630 мм | |
|
Поднимающий боббин
|
1250 мм | 1600 мм | 2000 мм | |

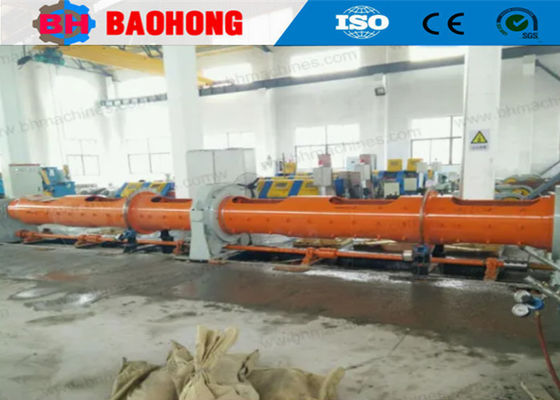

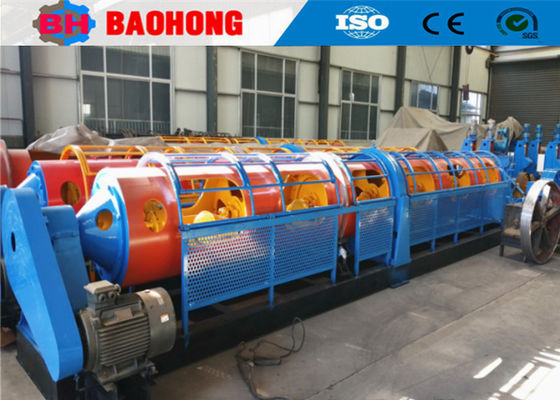

4Фотографии.
5Снимки с упаковкой.
6Наша фабрика и знакомства.
Компания Hejian Baohong Electrical Machinery Co., Ltd была основана в 2006 году.был крупнейшим профессиональным производителем станков для прокладки проволоки и станков для установки в Северном Китае.
С 2006 года, полагаясь на заботу и поддержку наших клиентов,Baohong Machinery была посвящена исследованиям и разработке проволока натягивания машины и установки машины и сделал большое улучшениеТеперь мы стали единственным заводом, который может развить производство JLK жесткой серии машин для обработки линий сборки в Китае,и мы также самостоятельно разработали JGB Bow пропустить линий наклонения, кабельные линии типа CGB Bow skip и высокоскоростные кабельные линии CLY Cradle.
Сейчас компания Hejian Baohong Electrical Machinery Co., Ltd. занимает площадь 10000 квадратных метров, производственная мастерская 8000 квадратных метров.Ежегодный объем производства составляет более 10 миллионов долларов в настоящее время, и превратился в одного из самых важных производителей станков в Китае.
