Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название оборудования: | Оплатите и займите стойку для перематывать | Тип: | Вертикальный столбец Shaftless |
|---|---|---|---|
| Характеристики катушки: | 1600 | Материалы: | Сталь/алюминий |
| Цвет оборудования: | Как требование | Гарантийный срок: | Гарантия 12 месяцев |
| Приложение: | Профессиональные аксессуары машины кабеля | ||
| Выделить: | Кабельная машина оплачивает стенд,Машины для экструзирования,Профессиональные аксессуары для перемотки кабелей |
||
Профессиональные аксессуары для кабельных машин: размоточно-намоточный стенд для перемоточных/экструзионных машин
1. Применение
Станок представляет собой портальный тип с верхним расположением корпуса. Портальная рама изготовлена методом гибки и сварки. Два задних центра катушки провода перемещаются вверх/вниз с помощью гайки ходового винта, приводимой в движение двумя двигателями через циклоидальный редуктор. Каждый задний блок может перемещаться самостоятельно, или центральные блоки могут перемещаться одновременно. Также установлено двойное защитное устройство. При необходимости могут быть установлены хвостовые шпиндели для катушек провода различных спецификаций. Зажим катушки провода осуществляется двигателем, приводящим редуктор с защитой от перегрузки. Намоточный двигатель представляет собой асинхронный двигатель с частотным регулированием мощностью 5,5 кВт, который через коробку передач приводит в движение главный вал катушки. Намоточный двигатель управляется контроллером серии G120, а поперечное перемещение приводится в движение серводвигателем Mitsubishi мощностью 0,75 кВт и сервоконтроллером Mitsubishi; шаг кабеля устанавливается через сенсорный экран, а размер и натяжение шага кабеля могут быть установлены в любое время; вся машина оснащена регулировкой скорости, натяжения и шага. Установлены кнопки прямого и обратного хода намотки, а также индикатор натяжения и индикатор шага. Контроль натяжения намотки осуществляется по крутящему моменту или скорости. ПЛК S7-200 используется для управления всей машиной, обеспечивая канал связи и соответствующие сигналы с основной системой управления.
2. Технические параметры
|
Намоточная бобина
|
Ширина бобины
|
Максимальный диаметр кабеля
|
Скорость намотки
|
Максимальная нагрузка
|
| PN630-1250 | 400–950 мм | Ø20 мм | 120 м/мин | 2 т (макс.) |
| PN800-1600 | 600–1180 мм | Ø40 мм | 100 м/мин | 4 т (макс.) |
| PN1000-PN2000 | 750–1500 мм | Ø60 мм | 80 м/мин | 8 т (макс.) |
| PN1250-PN2500 | 950–1900 мм | Ø80 | 80 м/мин | 12 т (макс.) |
| PN1600-PN3150 | 1180–2300 мм | Ø120 мм | 50 м/мин | 18 т (макс.) |

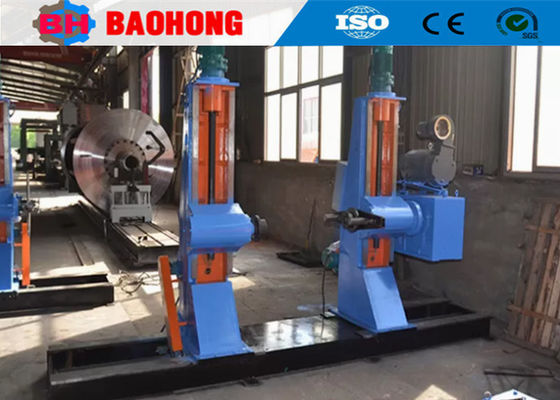

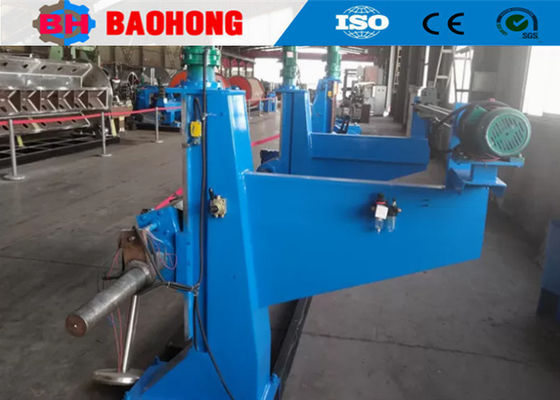

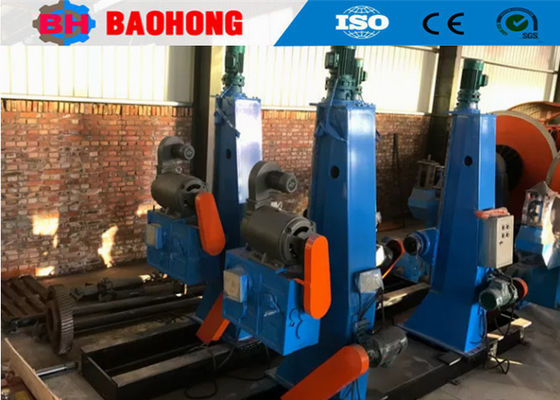

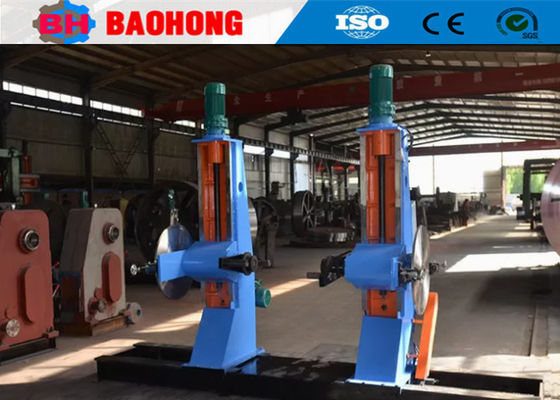

3. Фотографии
